A tisztatéri rendszerekben a személyzet és az anyagok által szállított részecskék jelentik a legnagyobb szennyeződési forrásokat. A levegős zuhanykabinok nagysebességű tiszta levegőt használnak az emberi felületekhez és az anyagcsomagoláshoz tapadt laza részecskék eltávolításához. Az egyértelmű következtetés: Egy szabvány légzuhany A 25-30 m/s sebességgel 15-30 másodpercig tartó üzem több mint 95%-kal csökkentheti a személyzet által bevitt 0,5 μm-nél nagyobb részecskéket, így nélkülözhetetlen előkezelő eszköz az ISO Class 5 és az ISO Class 7 tisztaterek bejáratánál. . Teljesítménye közvetlenül meghatározza a tiszta zóna szennyeződésterhelését. Az alábbiakban öt dimenzióból nyújtunk mélyreható műszaki referenciát: légzuhany hatékonysága, szerkezeti paraméterek, fúvóka kialakítása, reteszvezérlés és kiválasztás.

Légzuhany-hatékonyság: fő teljesítménymutatók és adatok

A légzuhany alapvető teljesítménye a részecskeeltávolítási hatékonyság. Az iparág által elismert főbb mutatók a következők:

Szerkezeti tervezés: méretek, anyagok és fúvókaelrendezés

A légzuhany szerkezeti kialakítása közvetlenül befolyásolja a felhasználói élményt és a zuhany hatékonyságát. A legfontosabb tervezési paraméterek a következők:

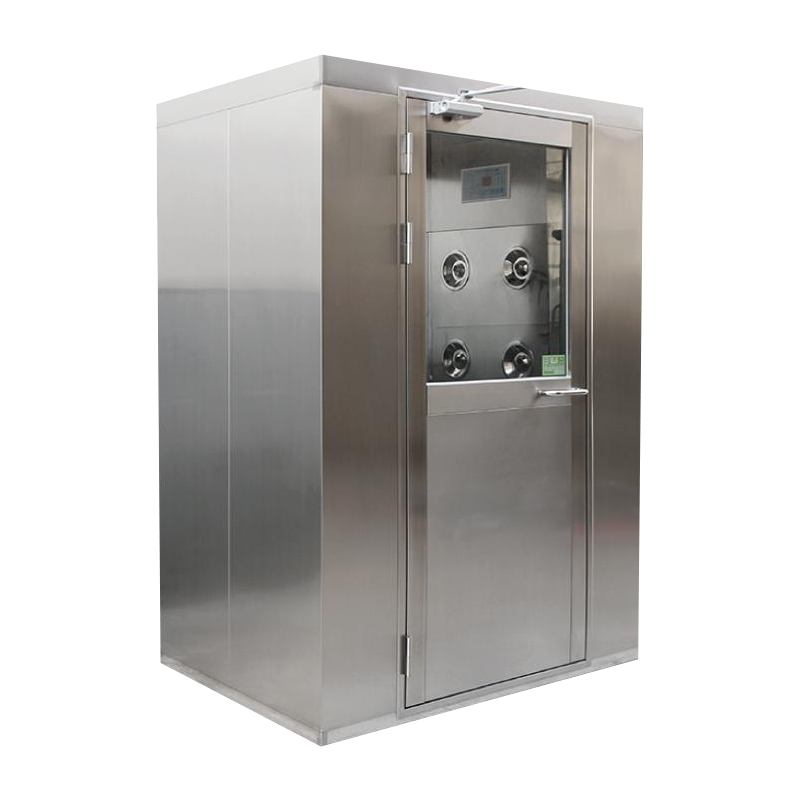

• Teljes méretek : Az egyszemélyes légzuhany szabványos méretei (Sz × M × Ma) 1200 × 1000 × 2100 mm, az átjáró méretei 800 × 900 × 1950 mm. A kétszemélyes légzuhanyok szélessége 1500-1800 mm. Anyagi légzuhanyok esetén a mélységet 1500-2000 mm-re kell növelni;
• Kamara anyaga : A külső falak 1,2-1,5 mm-es hidegen hengerelt acélt használnak, elektrosztatikus szórással; a belső falak 1,0-1,2 mm-es rozsdamentes acélból készülnek (304) . A mennyezet és a padló is rozsdamentes acélt használ, a padló csúszásgátló dombornyomást igényel (minta magassága 0,3-0,5 mm);
• A fúvóka elrendezése : Az egyoldalas zuhany alacsony minőségű tisztaterekhez alkalmas (ISO 7-8); a kétoldalas zuhany az alapfelszereltség része, körülbelül 30%-kal nagyobb hatékonyságot kínál, mint az egyoldalas zuhany; a háromoldalas zuhany (mindkét oldalon felül) alkalmas ISO 5-6 kiváló minőségű tisztaterekhez, lefedi a fej és a váll vakfoltjait . Fúvókák száma: az egyszemélyes kétoldalas légzuhanyok jellemzően 6-8 fúvókával rendelkeznek (oldalanként 3-4);
• Fúvóka szöge : A fúvókák legyenek állítható (0-30°) , az álló területre irányul. A felső fúvókák 15-20°-ban lefelé billennek a fej és a vállfedéshez; az alsó fúvókák 10-15°-ban felfelé billennek az alsó lábszár és a láb lefedése érdekében;
• Padló kialakítása : Rozsdamentes acél rács vagy perforált lemez ≤5 mm-es nyílással, alatta porgyűjtő fiókkal az elmozdult részecskék rendszeres tisztításához. A rács teherbírása ≥300 kg/m² legyen a kocsi áthaladásához.

Nagy forgalmú logisztikai átjárókhoz (pl. anyagok, berendezések beléptetése), a átjárható levegős zuhany alagút (egyedi hossz 3-6 méter) ajánlott, ahol a személyzet végigsétálva végzi el a zuhanyozást, így nagyobb hatékonyságot és torlódást elkerülve.

Ventilátor és szűrőrendszer: a levegőáramlás teljesítményének és tisztaságának alapja

A ventilátor és a szűrő egy légzuhany határozza meg a zuhany sebességét és a levegő tisztaságát. Az alábbiakban egy mennyiségi összehasonlítás látható:

Reteszelő és beléptető rendszer

A légzuhany ajtóvezérlési logikája a keresztszennyeződés megelőzésének alapvető mechanizmusa. A teljes vezérlőrendszernek meg kell felelnie a következő követelményeknek:

1. Elektronikus retesz : A be- és kijárati ajtók nem nyithatók egyszerre. Amikor az egyik ajtó kinyílik, a másik automatikusan bezárul; mindkét ajtó zárva van a légzuhany ciklus alatt;
2. Légzuhany logika : A személyzet belépése → bezárul a bejárati ajtó → az érzékelő érzékeli a személyzetet (infravörös vagy mikrokapcsoló) → a ventilátor automatikusan elindul → a zuhanyidőzítő elindul (15-99 másodpercig állítható) → a zuhany befejezése után 1-2 másodperces késleltetés → a kijárati ajtó kinyit;
3. Vészhelyzeti funkció : Áramkimaradás vagy vészhelyzet esetén mindkét ajtónak kézzel nyithatónak kell lennie ≤67N nyitási erővel hogy megfeleljen a kilépési követelményeknek. Vészleállító gombot is fel kell szerelni – megnyomásakor a ventilátor azonnal leáll, és mindkét ajtó kinyílik;
4. Hozzáférés-vezérlés integráció (opcionális) : Integrálható IC-kártyával, ujjlenyomat- vagy arcfelismerő rendszerrel, így csak az arra jogosult személyek nyithatják ki a bejárati ajtót. A vezérlőnek rögzítenie kell az egyes zuhanyozás idejét, a személyzettel kapcsolatos információkat és a berendezés állapotát;
5. Hangos irányítás : A jó minőségű légzuhanyokat hangos irányítási rendszerrel kell felszerelni a személyzet végigvezetése a zuhanyozási folyamaton (pl. „Kérjük, lépjen be a légzuhanyba”, „Kérjük, emelje fel karját és forduljon meg”, „Zuhanyozás folyamatban, ne nyissa ki az ajtót” stb.).

A reteszelőrendszer megbízhatósági követelményei: MTBF ≥50 000 óra, reteszelés válaszidő ≤0,5 másodperc . A reteszelés funkciójának tesztelése havonta javasolt a biztonság és megbízhatóság érdekében.

Telepítés és karbantartás: Kulcsfontosságú helyszíni pontok

A légzuhanyok megfelelő felszerelése és rendszeres karbantartása kritikus fontosságú a hosszú távú teljesítmény biztosítása érdekében. A legfontosabb pontok a következők:

• Helyszíni telepítés : A légzuhanyt a tisztatér bejárati válaszfalára kell felszerelni, a kamra és a falpanel közötti hézaggal ≤ 2 mm, feltöltve semleges tömítőanyaggal. A padlónak vízszintesnek kell lennie a talajjal, a szint eltérése ≤ 2 mm/m. Az erősáramú kábelekhez legalább 3 × 1,5 mm²-es égésgátló kábelt kell használni, dedikált áramkörrel;
• Szűrőcsere ciklus : Az előszűrőket (G4 fokozat) 3-6 havonta meg kell tisztítani vagy cserélni; A HEPA szűrőket (H13/H14) általában 1-2 évente cserélik a nyomáskülönbség-mérő leolvasása alapján. Poros vagy erősen szennyezett környezetben a csereciklusokat le kell rövidíteni;
• Napi takarítás : Naponta tisztítsa meg a rozsdamentes acél belső falakat, a padlórácsot és a porgyűjtő fiókot. A porgyűjtő fiókot hetente ajánlott tisztítani a részecskék visszaszorulásának elkerülése érdekében. A ventilátor bemeneteit havonta ellenőrizni kell a felgyülemlett por eltávolítása érdekében;
• Sebesség és szűrő szivárgásteszt : Hat havonta mérje meg a fúvóka kilépési sebességét; ha 20 m/s alatt van, ellenőrizze a ventilátor vagy a szűrő eltömődését. Évente végezzen PAO szivárgástesztet, hogy megbizonyosodjon a HEPA szűrők szivárgásmentességéről;
• Általános hibaelhárítás : A ventilátor nem működik → ellenőrizze az áramellátást, a biztosítékot, a túlterhelés elleni védelmet; nem megfelelő sebesség → ellenőrizze a szűrő eltömődését, a ventilátor forgásirányát; ajtózár hiba → ellenőrizze a mágnestekercset, a mágneses ajtókapcsolót és a vezérlőkártyát.

Létrehozása a negyedéves karbantartási napló A szűrő nyomáskülönbségének, sebességének, zajszintjének és javítási előzményeinek rögzítése a legjobb gyakorlat a légzuhanyok hosszú távú stabil működésének biztosítására.

Kiválasztási javaslatok: Kiválasztás Légzuhanyok a tisztasági osztály és az alkalmazási forgatókönyv szerint

A következő kiválasztási javaslatok négy tipikus alkalmazási forgatókönyvhöz tartoznak:
