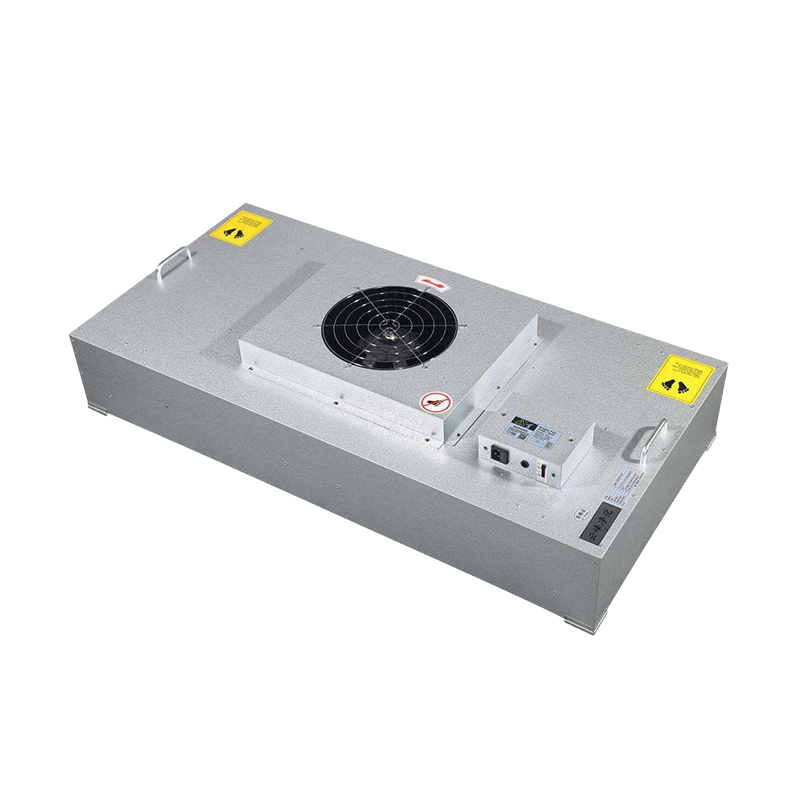

FFU Unit Manufacturer

Termékjellemzők:
A ventilátor német EBM közvetlen meghajtású, nagy hatásfokú centrifugálventilátort használ, amely hosszú élettartammal, alacsony zajszinttel, karbantartásmentes működéssel, alacsony vibrációval és fokozatmentes fordulatszám-szabályozással rendelkezik. A ventilátor megbízható, élettartama több mint 50 000 óra.
Különösen alkalmas moduláris, ultratiszta gyártósorokhoz, és a folyamatkövetelményektől függően külön-külön vagy sorba kapcsolva 100-as osztályú összeszerelősort képezhet.
A ház rozsdamentes acélból, alumíniumötvözetből vagy hidegen hengerelt acéllemezből készül, ami könnyű, korrózióálló, rozsdamentes és esztétikus kialakítást eredményez.
A gyár elhagyása előtt minden egyes terméket egyedileg szkennelnek és tesztelnek a 209E US szövetségi szabványnak megfelelő részecskeszámláló segítségével a minőség biztosítása érdekében.
Választható tartozékok:
Német EBM DC ventilátor, energiatakarékos, központi számítógépes vezérléssel, stabil működéssel, alacsony zajszinttel és digitális sebességszabályozással. Több mint 50%-os energiát takaríthat meg a nagy hatásfokú szűrő kezdeti ellenállása mellett, ami alacsony működési költségeket eredményez. Egy számítógép közel 8000 ventilátor működését, fordulatszám-beállítását és állapotfigyelését tudja központilag vezérelni.
Ultra-nagy hatásfokú ULPA szűrő.
Kör alakú csatorna interfész.

Termékkategóriák

  1. Tisztatéri rendszerek

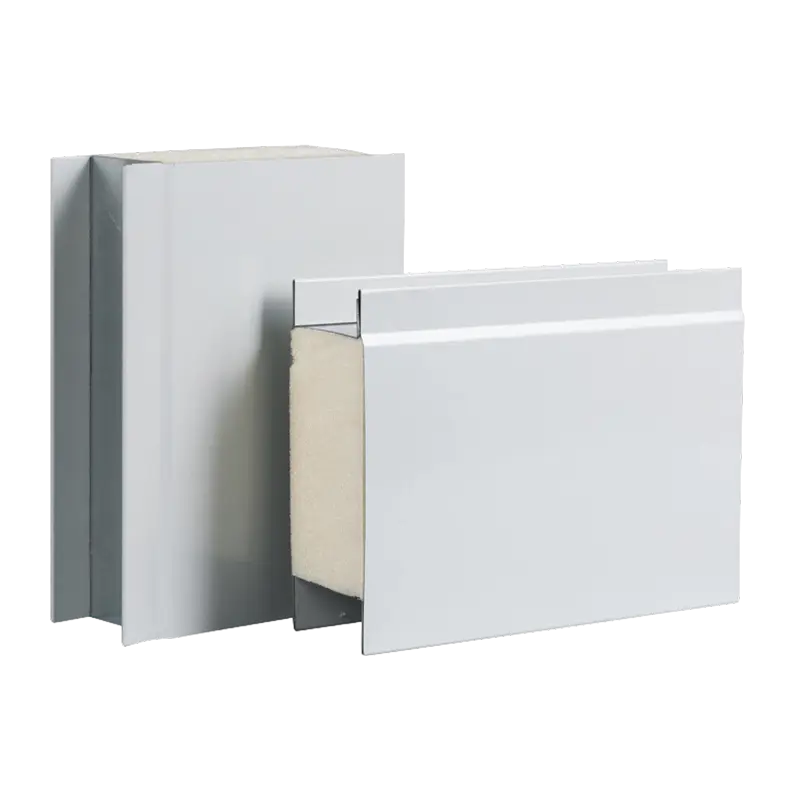

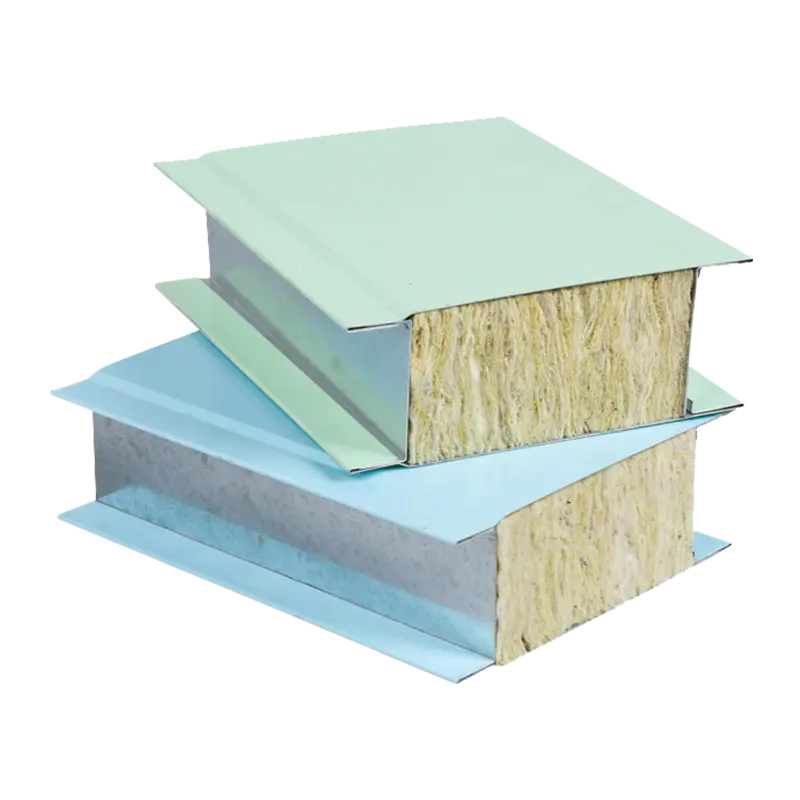

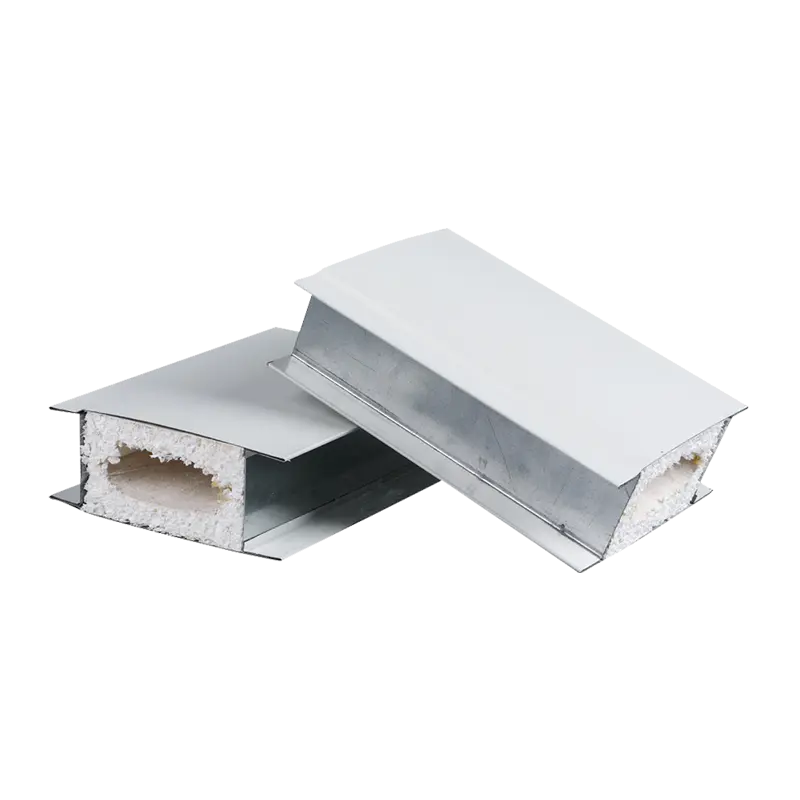

    1. Tiszta helyiség panelek
    2. Tisztatér Alumínium profilok
    3. Tisztatér ajtó
    4. Tisztatéri ablakok
    5. Légzuhany
    6. Tisztatér áthaladása ablakon
    7. FFU egység
    8. Tisztatéri légszűrő
  2. Acél szerkezeti rendszer

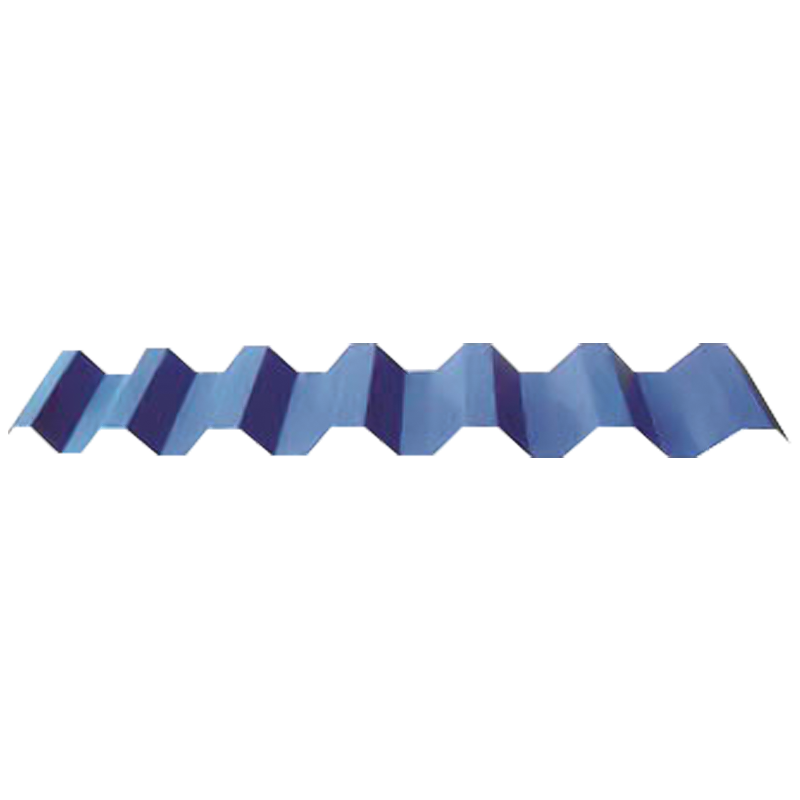

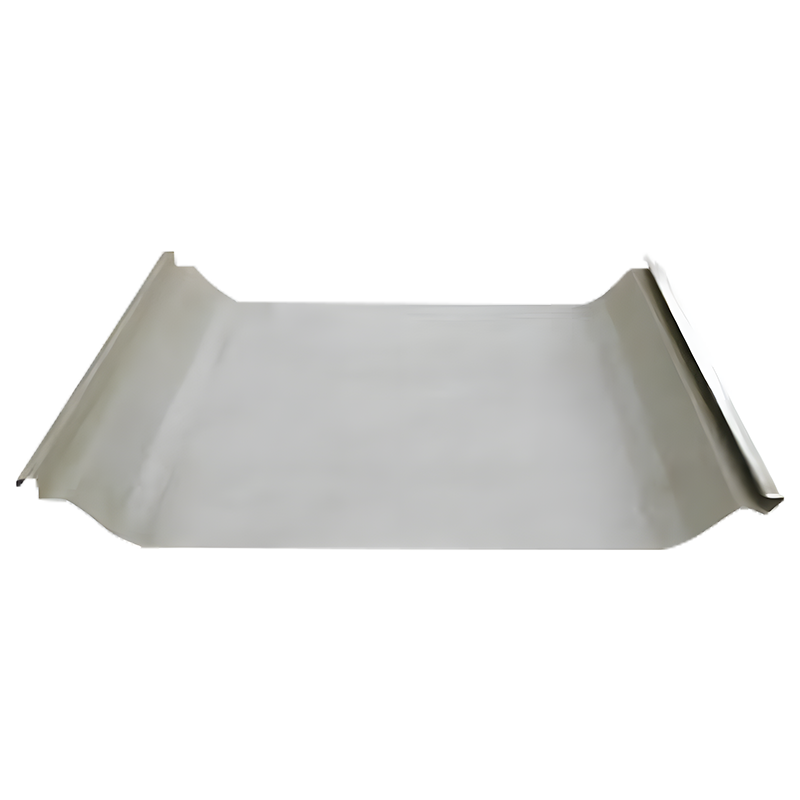

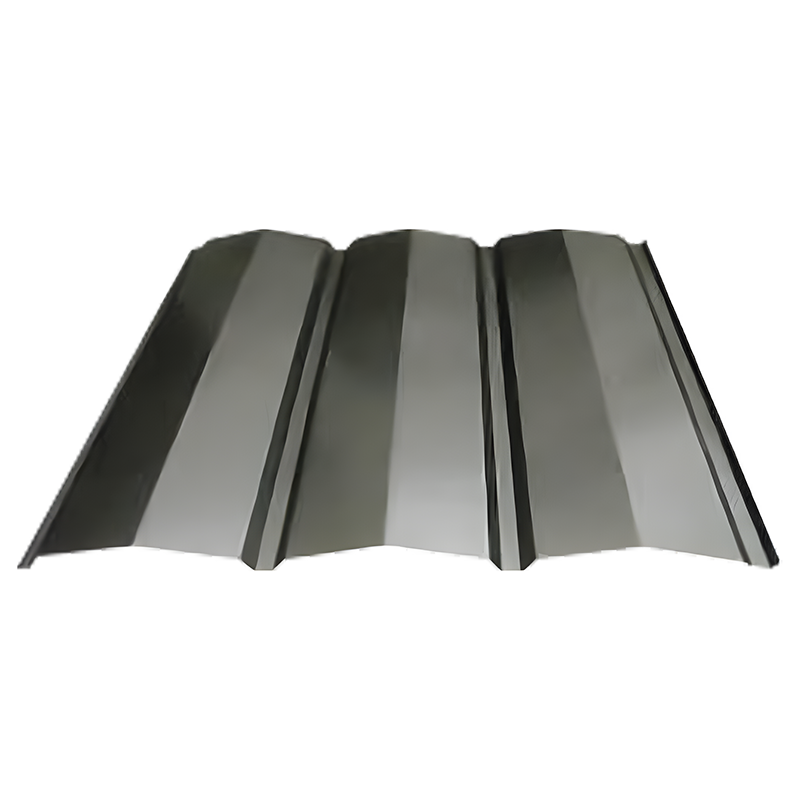

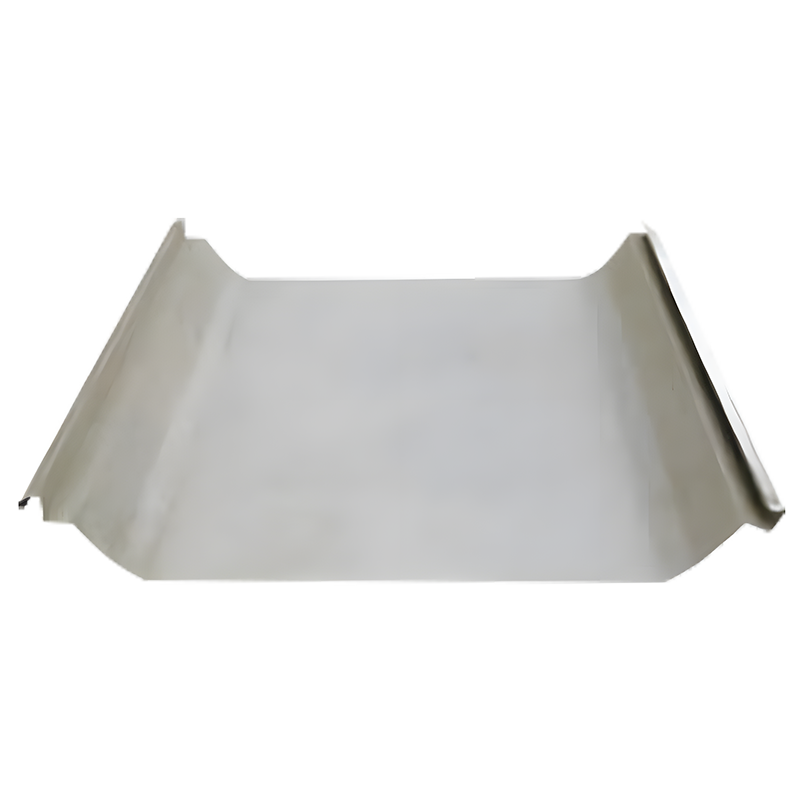

    1. Színezett acél profilozott lemezek
    2. Acél padlóburkolat
    3. Színes acél szendvicspanel
    4. C alakú acél szelemenek
  3. Ideiglenes épületrendszerek

Forró termékek

  • FFU egység

    FFU egység
    Termékjellemzők: A ventilátor német EBM közvetlen meghajtású, nagy hatásfokú centrifu

Kaisierről

Kaisier megtisztítja a Földgömböt A Tech felhatalmazza a holnapot

Zhejiang Kaisier Clean Technology Co.,Ltd. upholding the brand mission of "Kaisier Cleans the Globe, Tech Empowers Tomorrow", Zhejiang Kaisier Clean Technology Co., Ltd. and its Thai subsidiary are a technology-driven enterprise in the clean industry with a global layout. The company has built four modern production bases in China and Thailand, forming a "domestic coordination + international radiation" capacity network equipped with intelligent production lines and precision testing equipment to ensure stable and efficient supply.
We are a China OEM/ODM Fan Filter Unit Company and FFU Unit Manufacturer, specialize in R&D, production and sales of a full range of clean panels, including color steel sandwich panels, rock wool clean panels and magnesium oxide clean panels, which can meet the stringent requirements of Class 100 to Class 300,000 air purification projects. Our products lead the world in fire resistance, antibacterial and antistatic performance, and are widely applied in high-end fields such as healthcare, electronics and food industries, providing one-stop services from solution design to after-sales support. With technological innovation as the core and the philosophy of "precision engineering for ultimate cleanliness", we are committed to delivering safe and reliable clean space solutions for global customers.
Vállalati profil
Becsületi oklevél
  • ISO 9001
  • ISO 14001
  • ISO 45001

Kapcsolódó termékek

Legfrissebb híreink

Üzenet Visszajelzés

FFU egység Industry knowledge

A tisztatéri rendszerekben a FFU (Fan Filter Unit) az a központi egység, amely tiszta levegőt szállít, ventilátort és nagy hatásfokú szűrőt integrálva, és közvetlenül a mennyezetrácsra szerelhető. Az egyértelmű következtetés: Az FFU energiahatékonysága, zajszintje, élettartama és szabályozási módja közvetlenül meghatározza a tisztatér működési költségeit és tisztasági stabilitását. Az EC kefe nélküli egyenáramú ventilátorral és H14 nagy hatásfokú szűrővel felszerelt FFU több mint 50%-kal csökkentheti az energiafogyasztást a hagyományos AC ventilátoregységekhez képest névleges légáramlás mellett, 52 dB-en belül tarthatja a zajszintet, és központi felügyeleti és csoportvezérlési lehetőségeket kínál. . Az alábbiakban öt dimenzióból nyújtunk mélyreható műszaki referenciát: ventilátor típusa, szűrőrendszer, házszerkezet, intelligens vezérlés és kiválasztási paraméterek.

Ventilátortípusok: Az EC és az AC ventilátorok átfogó összehasonlítása

A ventilátor az FFU központi eleme, amely közvetlenül meghatározza az energiafogyasztást, a zajszintet és az élettartamot. Az alábbiakban a két fő ventilátortípus részletes összehasonlítása látható:

1. táblázat: Az EC kefe nélküli egyenáramú ventilátor és az AC ventilátor teljesítményének összehasonlítása
Teljesítményparaméter EC Brushless DC ventilátor AC ventilátor (hagyományos) Előnyök összehasonlítása
Motor hatásfok (%) ≥70% 40-50% Az EC 40%-kal csökkenti az energiafogyasztást
Sebességszabályozási módszer 0-10V/PWM/RS485 fokozatmentes Transzformátor/triac (lépcsős vagy korlátozott) Az EC egyenletesebb, szélesebb vezérlési tartományt kínál
Zajszint (dBA) 48-52 @ névleges légáramlás 55-62 @ névleges légáramlás Az EC 3-10 dB-lel halkabb
Tervezési élettartam (óra) ≥80 000 (pl. német EBM) 50.000-60.000 Az EK élettartama 30-60%-kal hosszabb
Karbantartási követelmények Karbantartásmentes (kefe nélküli) Szénkefe/kondenzátor csere Az EC karbantartásmentes
Relatív költség Alapvonal 30-50% Alapvonal EC megtérülési idő kb. 1-2 év

Szűrőrendszer: HEPA kontra ULPA kiválasztás és szivárgásteszt

Az FFU szűrője határozza meg a befújt levegő tisztasági szintjét. Az alábbiakban láthatók a különböző szűrőminőségek műszaki paraméterei és alkalmazási forgatókönyvei:

2. táblázat: Az FFU általános szűrőminőségeinek összehasonlítása
Szűrő fokozat Hatékonyság (@0,3 μm) Kezdeti ellenállás (Pa) Alkalmazandó tisztasági osztály Tipikus alkalmazások
H13 (HEPA) 99,97% 180-220 ISO 7-8 (10 000/100 000 osztály) Elektronikai összeszerelés, élelmiszer csomagolás
H14 (HEPA) 99,995% 220-280 ISO 6 (1000 osztály) Gyógyszerészeti GMP, orvosi eszközök
U15 (ULPA) 99,9995% 250-320 ISO 5 (100. osztály) Félvezető litográfia, BSL labor
U17 (ULPA) 99,999995% 300-380 ISO 4-5 (10/100 osztály) Fejlett félvezető, nanotechnológia

Házszerkezet és anyagok: a könnyű súly és a korrózióállóság kiegyensúlyozása

Az FFU-házakhoz általában három anyagot használnak: rozsdamentes acélt, alumíniumötvözetet és hidegen hengerelt acélt. Az alábbiakban egy részletes összehasonlítás látható:

3. táblázat: FFU-házanyagok összehasonlítása
Anyag Súly (kg/egység) Korrózióállóság Felületi kidolgozás Alkalmazható forgatókönyvek Relatív költség
304 rozsdamentes acél 25-30 Kiváló Szálcsiszolt/Tükör Gyógyszerészeti, élelmiszeripari, korrozív környezet Alapvonal 50%
Alumínium ötvözet 18-22 Jó Eloxált Elektronikai tisztaterek, könnyű alkalmazások Alapvonal 20%
Hidegen hengerelt acél porbevonat 20-25 Fair Elektrosztatikus permet (≥ 80 μm) Általános ipar, alacsony költségvetésű projektek Alapvonal

Intelligens vezérlőrendszerek: csoportvezérlés és energiafelügyelet

A modern tisztaterekben, FFU-k gyakran számos (több száz-ezer egység), amelyek intelligens vezérlőrendszereket igényelnek a központosított irányításhoz. A vezérlőrendszer alapvető funkciói a következők:

  • Központi felügyeleti platform : Egyetlen számítógép központilag vezérelhet akár 8000 EC ventilátoros FFU , valós időben figyeli az egyes ventilátorok sebességét, működési állapotát, hibajelzéseit és kumulatív működési idejét;
  • Zóna csoportosítás vezérlés : Az FFU-k terület vagy tisztasági osztály szerint csoportosíthatók az egységes sebességszabályozás és az indítás/leállítás szabályozás érdekében. Például nagy sebességű működés gyártási órákban, automatikus váltás alacsony sebességű energiatakarékos üzemmódba éjszaka vagy nem gyártási órákban;
  • Nyomáskülönbség reteszelés : Tisztatéri nyomáskülönbség-érzékelőkkel összekapcsolva, automatikusan növeli az FFU-sebességet, ha a helyiség nyomása az alapérték alá esik a nyomásstabilitás fenntartása érdekében;
  • Energiafogyasztási statisztikák és optimalizálás : A rendszer automatikusan kiszámítja az FFU-nkénti kumulatív energiafogyasztást, energiajelentéseket generál, azonosítja a nagy fogyasztású egységeket, és optimalizálja a működési stratégiákat. Az EC-rajongók elérhetik több mint 50%-os energiamegtakarítás a kezdeti HEPA-szűrő ellenállása alatt;
  • Távoli hozzáférés és riasztások : Támogatja a távfelügyeletet LAN-on vagy interneten keresztül; automatikusan riasztási értesítéseket küld (SMS/e-mail/APP push) ventilátor meghibásodása, szűrő eltömődése vagy kommunikáció megszakadása esetén.

Vezérlési módok: Az EC ventilátorok támogatják a 0-10V, PWM vagy RS485 kommunikációs sebességszabályozást, válaszidő ≤1 másodperc. A jó hírű márkák, például a német EBM választása megbízható beépített vezérlőmodulokat biztosít, amelyek zökkenőmentesen integrálódnak a gazdaszámítógépekhez a MODBUS RTU protokollon keresztül.

Telepítés és kiválasztás: FFU alkalmazási irányelvek tiszta helyiségekben

A következők az FFU kiválasztására és telepítésére vonatkozó alapvető paraméterek és ajánlások:

4. táblázat: FFU kiválasztására és alkalmazási paraméterekre vonatkozó ajánlások
Alkalmazási forgatókönyv Ajánlott FFU-méret (mm) Névleges légáramlás (m³/h) Arc sebessége (m/s) Elrendezési sűrűség (egység/m²)
ISO 5 (100. osztály) full coverage 1175×575 vagy 1225×1225 1000-1500 0,35-0,45 90-100%-os lefedettség
ISO 6 (1000 osztály) partial coverage 1175×575 800-1000 0,25-0,35 20-35%
ISO 7 (10 000 osztály) 1175×575 600-800 0,22-0,28 15-25%
Anyag/localized clean zone 610×610 vagy egyedi 300-600 0,35-0,50 Lokalizált elrendezés

FFU karbantartás és életciklus menedzsment

A rendszeres karbantartás kritikus fontosságú az FFU-k hosszú távú stabil működésének biztosításához. A javasolt karbantartási ütemterv a következő:

  1. Havi ellenőrzés : Ellenőrizze az FFU működési állapotát (nincs rendellenes zaj vagy vibráció), a nyomáskülönbség-mérő leolvasását (rögzítse a kezdeti értéket és a trendet), valamint az előszűrő por felhalmozódását;
  2. Negyedévente : Tisztítsa meg a ventilátor járókerekét és a ház belsejét (szöszmentes törlőkendővel és izopropil-alkohollal); ellenőrizze, hogy nincsenek-e laza elektromos csatlakozások;
  3. Félévente : Vizsgálja meg az FFU kimeneti sebességét és egyenletességét (mérjen legalább 5 pontot); ha a sebesség eltérése meghaladja a ±20%-ot, állítsa be a ventilátor sebességét vagy ellenőrizze a szűrőt;
  4. Évente : Végezzen PAO szivárgástesztet, hogy megbizonyosodjon arról, hogy nincs HEPA/ULPA szűrő szivárgás. Egyidejűleg kalibrálja a nyomáskülönbség-érzékelőket és a vezérlőrendszereket;
  5. Szűrőcsere : Cserélje ki a szűrőt, ha a nyomáskülönbség eléri a kezdeti ellenállás kétszeresét, vagy ha a PAO szivárgástesztje szivárgást mutat ki. Csere után ellenőrizze újra a szivárgást.

FFU-k jó minőségű EC ventilátorokkal felszerelt (pl. német EBM), normál karbantartási körülmények között elérhető az egység teljes élettartama több mint 10 év, a ventilátor komponens 80 000 órányi folyamatos hibamentes működésre képes . A telepítés dátumát, a karbantartási előzményeket és a szűrőcsere-intervallumokat dokumentáló berendezések nyilvántartása minden egyes FFU-nál lehetővé teszi a megelőző karbantartást, és megakadályozza a hirtelen meghibásodásokat, amelyek veszélyeztethetik a tisztaságot.
