Hogyan válasszunk a Tisztatéri rendszer ?

A tisztatér-rendszer kiválasztásának lényege a „háromlépcsős zárolási módszer”-ben rejlik – először is meg kell határozni a tisztasági szintet a gyártási folyamatok alapján (ISO 14644-1 szabvány); másodszvagy, válasszon moduláris vagy hagyományos építési módot a helyszín feltételeinek és a bővítési igényeknek megfelelően; harmadszor, konfigurálja a speciális berendezéseket az iparág-specifikus követelményeknek megfelelően (mint például a gyógyszeripari GMP-megfelelőség, az elektronikai antisztatika). A 2026-os újonnan bevezetett GB/T 33556.1-2025 kórházi tisztatér-specifikációk és a GB/T 47162-2026 általános műszaki követelményei a tisztatér-ajtókra vonatkozóan az energiatakarékos tervezést, valamint az intelligens üzemeltetést és karbantartást a kötelező értékelési tételek közé sorolták, így a megfelelőség felülvizsgálata a kiválasztási folyamat előfeltétele.

Tisztasági szint: A kiválasztás első horgonypontja

Minden tisztatéri rendszer kialakítása a tisztasági szintek körül forog. Az ISO 14644-1:2025 a tisztaságot az ISO 1. osztálytól az ISO 9. osztályig osztályozza. A háztartási mérnöki gyakorlat általában a 100. osztályú, 1.000. osztályú, 1.000. osztályú és 100.000. osztályú terminológiát használja. A magasabb szintek szigorúbb részecskeszabályozást igényelnek, az építési költségek és az energiafogyasztás exponenciálisan növekszik.

1. táblázat: Tisztasági szintek és tipikus alkalmazások összehasonlítása
Hagyományos osztályozás	ISO 14644-1 osztály	≥0,5 μm részecskehatár (részecske/m³)	Tipikus levegőváltozások (ACH)	Alkalmazható forgatókönyvek
100. osztály	ISO 5	≤3520	≥400 (egyirányú áramlás)	Félvezető litográfia, aszeptikus töltési magzónák
1000 osztály	ISO 6	≤35 200	≥60	Precíziós elektronikai szerelés, orvostechnikai eszközök gyártása
10.000 osztály	ISO 7	≤352 000	≥60	Gyógyszerészeti C fokozatú zónák, élelmiszer mélyfeldolgozás
100. osztály,000	ISO 8	≤3520,000	≥25	Gyógyszerészeti D fokozatú zónák, élelmiszerek csomagolása

Kerülje a "túltervezést" a kiválasztás során. Egy gyógyszergyártó cég épített egy C fokozatú kiegészítő zónát a B fokozatú szabványoknak megfelelően, aminek eredményeként évi energiafogyasztás körülbelül 35%-kal nő és 2,8 évvel meghosszabbodik a megtérülési idő. A racionális megközelítés a következő: a központi folyamatzónákat a legmagasabb követelményeknek megfelelően kell megtervezni, a segédzónákat leépíteni, és megakadályozni a szennyeződés visszaáramlását a nyomáskülönbség gradienseken keresztül (magzóna ≥10Pa , légzsilip ≥10Pa , folyosó ≥10Pa ).

Moduláris vs. hagyományos felépítés: A mód kiválasztása határozza meg az életciklus költségét

Ez a 2026-os kiválasztás legkritikusabb strukturális döntése. A moduláris tisztaterek előregyártott falpaneleket, mennyezeteket és FFU egységeket használnak a helyszíni összeszereléshez, míg a hagyományos mód a keretek helyszíni hegesztését, a csővezetékek telepítését és a nagy hatásfokú szűrőket foglalja magában.

A moduláris megoldások fő előnyei a méretezhetőségben és a tömörített építési ütemtervben rejlenek. Az iparági mérési adatok azt mutatják, hogy a moduláris üzemmódok képesek több mint 30%-kal lerövidíti az átlagos építési időt , és támogatják a jövőbeni „bővítés céljából történő faleltávolítást” – különösen alkalmas bérelt létesítmények vagy bizonytalan kapacitású vállalkozások számára. Ami az üzemeltetési költségeket illeti, a nagy hatékonyságú energiatakarékos berendezéseknek és az intelligens csoportvezérlő rendszereknek köszönhetően az energiafogyasztás csökkenthető. 20-40%-kal csökkentve a hagyományos megoldásokhoz képest.

A moduláris rendszer azonban nem általánosan alkalmazható. Ha a terület meghaladja az 500 négyzetmétert, vagy bonyolult folyamatcsövezésről van szó, a hagyományos mélyépítési tisztítási mérnöki EPC fővállalkozási mód a szerkezeti szilárdság és az átfogó csőelrendezés előnyeit kínálja. Egy új energia akkumulátor projekt azt mérte, hogy an 800 négyzetméter A moduláris megoldás átfogó költsége valójában 18%-kal magasabb volt a hagyományosnál, mivel a nagy fesztávolságú térszerkezeti megerősítés költségei ellensúlyozták az előregyártás előnyeit.

2. táblázat: Moduláris és hagyományos tisztatéri megoldások összehasonlítása
Összehasonlítási dimenzió	Moduláris tisztatér	Hagyományos tisztatér
Építési időszak	30%-50%-kal rövidítve	Szabványos ütemterv, amelyet az építőipari munkák előrehaladása korlátoz
Bővítési rugalmasság	Leszerelhető, áthelyezhető, részleges bővítés lehetséges	A szerkezeti átalakítás nehézkes
Alkalmazható terület	Optimális a ≤500 négyzetméter	Gazdaságosabb nagy területeken ( ≥500 négyzetméter )
Energiaszabályozás	Intelligens csoportvezérlés, 20%-40%-os energiamegtakarítás	Kézi beállításra, magas alapszintű energiafogyasztásra támaszkodik
Kezdeti befektetés	Kicsit magasabb (magasabb anyag- és folyamatszabvány)	Viszonylag alacsonyabb
Megfelelőségi tanúsítvány	Megköveteli a modulcsuklók légtömörségének ellenőrzését	Érett hagyományos eljárás, magas elfogadási arány

Alapfelszerelés kiválasztása: az FFU, a szűrők és a borítékszerkezetek logikájának megfelelő

A tisztatéri rendszer teljesítményét a "burokszerkezet-tisztító HVAC automatikus vezérlőrendszer" hármassága határozza meg – bármely gyenge pont rontja az általános hatékonyságot.

A boríték szerkezetének légmentessége: A tisztaság első védelmi vonala

A 2026-ban bevezetett GB/T 29468-2024 „Tisztatéri burkolószerkezeti szendvicspanelek” egyértelműsítette a maganyag tűzállóságára, a felületi bevonat korrózióállóságára és más szigorú követelményekre vonatkozó kötelező mutatókat. A kiválasztás során a beszállítóknak elő kell írniuk a panel légtömörségi vizsgálati jelentését – a hézagköz légszivárgása a tisztasági nem megfelelőség elsődleges oka. Az egyik elektronikai gyári projektben nem szabványos alumínium profilokat használtak a toldáshoz, ami ISO 5. osztályú zónarészecskeszámot eredményezett 2,3-szor haladja meg a szabványokat , igénylő 47 nap átdolgozáshoz a tömítő tömítések cseréjéhez és a nyomáskülönbség beállításához.

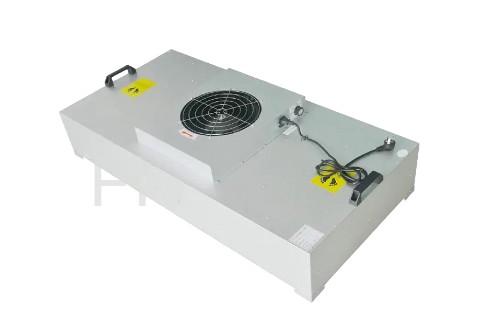

FFU kiválasztási kulcs paraméterei

Az FFU (Fan Filter Unit) kiválasztásához három alapvető paraméterre kell figyelni:

Ventilátor élettartama: A minőségi közvetlen meghajtású centrifugális ventilátorok elérhetők több mint 50.000 óra
Zajszint: Munkazóna ≤65 dB(A)
Sebességszabályozási tartomány: A fokozatmentes fordulatszám-szabályozás a különböző teljesítményviszonyokhoz igazodik

A félvezető gyártósorok általában FFU teljes lefedettségű mennyezetet használnak az egyirányú áramlás létrehozására, míg a gyógyszerészeti C fokozatú zónák nem egyirányú áramlású, lokális lamináris áramlású elszívó kombinációkat alkalmazhatnak, az FFU beszerzés 30%-os csökkentése .

Háromlépcsős szűrőkonfigurációs stratégia

A szűrőkonfiguráció az „elsődleges közepesen magas/ultramagas hatásfokú” háromlépcsős szűrést követi. Kritikus tévhit az elsődleges szűrő pormegtartó képességének figyelmen kívül hagyása – ha a kapacitás nem elegendő, a közepes és nagy hatásfokú szűrők idő előtt eltömődnek, ami a rendszer túlfeszültség-ellenállását és az energiafogyasztás megugrását okozza. Javaslatok:

Elsődleges: G4-es fokozatú panelekzűrők (portartó képességgel ≥500g )
Közepes: F8 minőségű zsebszűrők
Nagy hatásfokú terminálszűrők (H13-H14 minőség) ≥99,99% hatásfok ≥0,3 μm-es részecskék esetén

2026-os megfelelőségi frissítések, amelyekkel a kiválasztás során foglalkozni kell

2025-2026 a tisztatér szabványok intenzív frissítésének időszaka. A következő új előírások figyelmen kívül hagyása a kiválasztás során az átvétel sikertelenségéhez vagy a működési nem megfelelőséghez vezethet:

GB/T 33556.1-2025 (Hatályos 2026. május 1-től): Kórházi tisztatér alkalmazási specifikációk, a negatív nyomású leválasztó osztály és a műtős nyomáskülönbség online monitorozási követelményeinek megerősítése
GB/T 47162-2026 (Hatályos 2026. szeptember 1-től): A tisztatéri ajtókra vonatkozó általános műszaki követelmények, az első alkalommal nemzeti szabványos mennyiségi mutatók az ajtólap légtömörségére, a tömítések tartósságára és a megfigyelőablak páralecsapódás elleni védelmére
GB/T 46376-2025 (Hatályos 2026. május 1-től): Tisztatéri üzemeltetési és karbantartási szolgáltatási szabványok, amelyek teljes életciklusra vonatkozó O&M-rekordokat írnak elő nyomon követhetőséggel a szűrőcseréhez, a nyomáskülönbség kalibrálásához és egyéb műveletekhez
GB 50073-2013 2025 részleges felülvizsgálat: Új félvezető, kiváló minőségű tisztatéri műhelytervezési irányelvek, valamint energiatakarékos tervezési és szén-dioxid-kibocsátás szabályozási követelmények

Kiválasztási döntési ellenőrzőlista: A gyakori buktatók elkerülése

A megoldás véglegesítése előtt használja a következő ellenőrzőlistát a tételes ellenőrzéshez:

3. táblázat: Tisztatéri rendszer kiválasztásának ellenőrző listája
Ellenőrző elem	Kulcskérdés	Kockázati szint
Szabványok összehangolása	Egyidejűleg megfelel a GB 50073, az ISO 14644-1 és az iparág-specifikus szabványoknak (GMP/GB 50472)?	Magas
Képesítési tervezés	Az IQ/OQ/PQ minősítési tervezési és CMA tesztelési erőforrásokat már a tervezési szakaszban tervezték?	Magas
Energia szimuláció	Biztosítanak-e éves energiafogyasztás szimulációt, és beépítik-e a tervezésbe a VFD szabályozási és hővisszanyerő technológiákat?	Közepes
Bővítési tartalék	Le van foglalva a csatornarendszer, az elektromos elosztás és a vezérlőpontok több mint 20% bővítési határ?	Közepes
O&M átadás	Biztosítanak-e SOP dokumentumokat, alkatrészlisták és O&M képzési tervek?	Közepes
Adatfelület	Támogatja az automatikus vezérlőrendszer a szabványos protokollokat (OPC/Modbus) a gyári MES-sel való egyszerű integráció érdekében?	Alacsony

Tisztatéri rendszer A kiválasztás alapvetően a "folyamatkövetelmények - megfelelőségi keretrendszer - életciklus-költség" közötti egyensúly. A 2026-os trend azt mutatja, hogy megszűnt a nagy tisztaságra törekvő durva modell, helyébe a digitális szimuláción (BIM CFD légáramlás-szimuláció) alapuló precíz tervezés, a modularizációt és az intelligencia mélyen integráló építési módok, valamint a tervezést-építést-üzemeltetést is lefedő teljes életciklus-megfelelőség-menedzsment lépett. A kiválasztás során a vállalkozásoknak prioritásként kell értékelniük, hogy a szolgáltatók rendelkeznek-e szabványokon átívelő integrációs képességekkel és iparági know-how-val, ahelyett, hogy pusztán a kezdeti árajánlatokat hasonlítsák össze.

Hogyan válasszunk Panelek az elektronikus pormentes tisztatéri rendszerekhez?

Az elektronikus pormentes műhely tisztatéri paneleinek kiválasztásakor nem csupán a legdrágább anyag kiválasztása a kulcs. A helyes választás attól függ tisztasági szint, páratartalom, tűzállóság, antisztatikus követelmények és karbantartási gyakoriság . A legtöbb elektronikai gyártási projekthez a gépi kőzetgyapot panelek vagy a magnézium alapú panelek praktikus és megbízható választás.

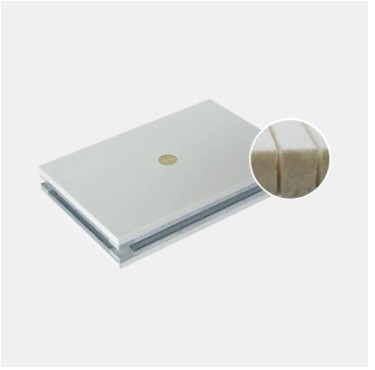

Általános elektronikai összeszerelő műhelyek: Gépi gyártású kőzetgyapot tisztatéri panelek
Nagy tisztaságú műhelyek: Magnézium alapú tisztatéri panelek
Nedves környezet: poliuretán tisztatéri panelek
Gyakori átalakítást igénylő területek: Alumínium méhsejt panelek
ESD-érzékeny területek: Antisztatikus felületkezeléssel ellátott panelek

Miért fontos a panel kiválasztása az elektronikus tisztaterekben?

A tisztatéri panelek nem csak fal- és mennyezeti anyagok. Közvetlenül befolyásolják a levegő tisztaságát, a tömítési teljesítményt és a műhely hosszú távú stabilitását. Az elektronikai gyártás rendkívül érzékeny a porrészecskékre, a páratartalom ingadozására és a statikus elektromosságra, ezért a rossz panelválasztás csökkentheti a termék kihozatalát.

Az illesztéseken keresztül szivárgó levegő csökkenti a tisztasági szintet
A nedvesség deformációja befolyásolja az ajtók és ablakok tömítését
A porképződés szennyezi az érzékeny alkatrészeket
A statikus feltöltődés károsíthatja az elektronikus eszközöket
A gyakori karbantartás növeli az állásidő kockázatát

A közös tisztatéri paneltípusok összehasonlítása

Az elektronikai műhelyek általános tisztatéri panelanyagainak összehasonlítása
Panel típusa	Főbb jellemzők	Legjobb használat
Gépi gyártású kőzetgyapot panel	Tűzálló, stabil szerkezet	Általános elektronikai műhelyek
Magnézium alapú panel	Magas laposság, erős szerkezet	Magas tisztaságú zónák
Poliuretán panel	Nedvességálló, hőszigetelő	Nedves gyárak
Alumínium méhsejt panel	Könnyű, könnyen szétszedhető	Rugalmas termelési területek

Válassza a Paneleket műhelytípus szerint

SMT termelési műhely

A kőzetgyapot vagy magnézium alapú panelek a stabil szerkezet és tűzállóság érdekében ajánlottak berendezéssűrű környezetben.

Precíziós összeszerelési műhely

A jobb síkságú magnézium alapú panelek javítják a tömítési teljesítményt.

Humid Climate Electronics Tényezőy

A poliuretán panelek alkalmasak az erősebb nedvességállóság és a szigetelési teljesítmény miatt.

K+F és tesztelési területek

Az alumínium méhsejtszerkezetű panelek ideálisak olyan területeken, ahol a jövőbeni elrendezés módosítására van szükség.

Főbb tényezők, amelyeket ellenőrizni kell vásárlás előtt

Acéllemez vastagság: Válasszon szerkezetileg stabil specifikációkat.
Magsűrűség: A nagyobb sűrűség gyakran jobb deformációval szembeni ellenállást jelent.
Tűzállósági besorolás: Előnyben részesítsék a magasabb tűzállósági fokozatokat.
Légtömörség: A hézagtömítés minősége közvetlenül befolyásolja a tisztaságot.
Felületkezelés: Válassza ki az antisztatikus vagy korrózióállósági igényeknek megfelelően.

Hogyan lehet egyensúlyban tartani a költségvetést és a hosszú távú teljesítményt

A gyakorlati megközelítés az prémium panelek a kritikus zónákhoz és standard panelek a támasztóterületekhez .

Fő gyártási zónák: Nagy stabilitású panelek
Folyosók és tárolók: Standard tisztatéri panelek
Szervizterek: Alapvető burkolati anyagok

A telepítés minősége határozza meg a végső eredményeket

Még a kiváló panelek sem működhetnek jól, ha a beépítés minősége gyenge. Gondosan ellenőrizze a következőket:

Egységes és tömített panelkötések
Sima sarokátmenetek
Zárt mennyezeti és levegőkimeneti csatlakozások
Ajtók és falpanelek süllyesztett szerelése
Ésszerű karbantartási hozzáférési nyílások

Következtetés

Választáskor panels az elektronikus pormentes tisztatéri rendszerhez adjon prioritást tisztaság stabilitás > biztonság > tartósság > karbantartás kényelme . A legtöbb elektronikai gyár számára a kőzetgyapot és magnézium alapú panelek megbízható fő választás, míg a poliuretán és alumínium méhsejt panelek jobbak a nedves vagy rugalmas felhasználású környezetekben.

Ami praktikusabb az alacsony tisztaságú workshopokon: Tisztatéri panelek or Tisztatéri ablakok ?

Alacsony tisztaságú műhelyekben (pl ISO 8. osztály, ISO 9. osztály, vagy általánosan ellenőrzött termelési területek ), ha csak egy lehetőség adható prioritásnak, a tisztatéri panelek általában praktikusabbak, mint a tisztatéri ablakok . A panelek ugyanis nagyobb területet fednek le, és közvetlenül meghatározzák a faltömítést, a tisztítási hatékonyságot, a tartósságot és a környezeti stabilitást.

A tisztatéri ablakok is hasznosak, de az alacsonyabb osztályú tisztaterekben elsősorban világítást, láthatóságot és helyi elválasztást biztosítanak. Ezek általában a menedzsment frissítése, míg a panelek az alapvető burkolatszerkezet.

Korlátozott költségvetés: előnyben részesítse a tisztatéri paneleket
Láthatóság szükséges: Tisztatéri ablakok hozzáadása
Új építés: Tervezze össze a paneleket és az ablakokat

Miért kell az alacsony tisztaságú műhelyeknek előnyben részesíteni a tisztatéri paneleket?

Bár az alacsony tisztaságú műhelyek alacsonyabb szintű szabványokat követnek, mint a fejlett tisztaterek, továbbra is szükség van a por elleni védekezésre, a nedvességállóságra és a szennyeződés kezelésére. A tisztatér-panelek fő fal- és mennyezetanyagként közvetlenebb hatással vannak a környezetre.

Általában fedjük le több mint 80% a burkolat felületeiről
A sima felületek leegyszerűsítik a tisztítást és a fertőtlenítést
A tömített csatlakozások csökkentik a külső por beszivárgását
A hő- és hangszigetelés javítja a műhely stabilitását
Gyorsabb karbantartás és egyszerűbb csere

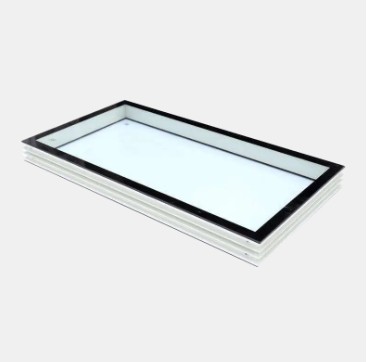

A tisztatéri ablakok gyakorlati értéke

A tisztatéri ablakok nem lényegtelenek. Az alacsonyabb osztályú tisztaterekben elsősorban a vizuális irányítást és a munkakényelmet javítják. Ideálisak ott, ahol megfigyelésre, nappali fényre vagy felügyeletre van szükség.

Figyelemmel kíséri a termelést anélkül, hogy belépne a helyiségbe
A természetes fényviszonyok javítása
Alkalmas csomagolásra, ellenőrzésre és pufferzónákra
Támogatja a zónázást és a munkafolyamat-felügyeletet

Gyakorlati összehasonlítás: Panelek vs Windows

Tisztatéri panelek és ablakok összehasonlítása alacsony tisztaságú műhelyekben
Factor	Tisztatéri panelek	Tisztatéri ablakok
Lefedettségi terület	Teljes falak és mennyezetek	Csak helyi szakaszok
Tisztítási kényelem	Magas	Magas
Pecsételő hozzájárulás	Magas	Közepes
Menedzsment hatékonyság	Közepes	Magas
Prioritás	Magaser	Másodlagos opció

A panelek fontossági sorrendjének meghatározásához jobban megfelelő műhelyek

Élelmiszer-feldolgozó területek

A falak gyakori mosást igényelnek, ami fontosabbá teszi a folt- és korrózióállóságot.

Csomagoló műhelyek

A por elleni védelem és a tisztaság a paneleket előnyben részesíti.

Tárolási és pufferzónák

A tartós falrendszerek általában a legpraktikusabb megoldást jelentik.

Mikor Tisztatéri ablakok Érdemes prioritást adni

Ellenőrzési és megfigyelési területek

A vezetők a helyiségbe való belépés nélkül is megfigyelhetik a műveleteket.

Nagy forgalmú zónák

A láthatóság csökkentheti a szükségtelen ajtónyitásokat.

Gyengén megvilágított műhelyek

Az ablakok javítják a természetes fényt és a dolgozók kényelmét.

Javasolt konfiguráció alacsony tisztaságú műhelyekhez

A legtöbb alacsony tisztaságú termelési területen praktikus megoldás először panelek, másodsorban ablakok :

Használjon tisztatér paneleket a fő falakhoz és mennyezetekhez
Telepítsen rögzített ablakokat a legfontosabb megfigyelési pontokon
Csökkentse a felesleges nyílások számát a jobb tömítés érdekében
Adjon hozzá később további ablakokat, ha szükséges

Következtetés

Az alacsony tisztaságú műhelyekben a tisztatéri panelek általában praktikusabbak, mint a tisztatéri ablakok, mert meghatározzák alapvető tömítési teljesítmény, tartósság, tisztítási hatékonyság és környezeti stabilitás . A tisztatéri ablakokat a legjobb a kezelés és a láthatóság kiegészítéseként használni. A hosszú távú praktikum érdekében először a paneleket helyezze előtérbe, majd szükség szerint adjon hozzá ablakokat.
