Hogyan válasszuk ki a megfelelőt C-alakú acél szelemenek Az épület terhelési követelményein alapuló specifikációk

A C-alakú acél szelemenek acélszerkezet-tervezési specifikációinak kiválasztásánál az elsődleges elv az, hogy a szelvénymagasság (H) és a fesztáv aránya jellemzően 1/35 és 1/50 között legyen, miközben a szelvény modulusának ki kell bírnia a maximális hajlítónyomatékot. A 6 méteres szabványos fesztávú ipari üzemeknél általában a C180×60×20×2,5 vagy a C200×70×20×3,0 az előnyben részesített specifikációk. A konkrét előírásokat a holtterek, élőterhelések és környezeti terhelések (szél és hó) pontos számítása alapján kell meghatározni.

A kulcsterhelési típusok sajátos hatásai a kiválasztásra

A hidegen alakított vékonyfalú acélelemekként a C alakú acél szelemenek nagy szilárdság/tömeg arányúak, de a különböző terheléstípusokra való reagálásuk jelentősen eltér:

Holtterhelések és tetőfedő rendszer önsúly

A holtterhelés magában foglalja a színezett acéllemezek vagy szendvicspanelek súlyát. Például egy 75 mm vastag üveggyapot szendvicspanel használata körülbelül 12-15 kg-mal növeli az önsúlyt négyzetméterenként. Ha a tetőre fotovoltaikus rendszert szerelnek fel, a szegélyfal vastagságát 2,0 mm-ről 2,5 mm-re vagy még többre kell növelni a további 15-20 kg/m² terhelés alapján.

Éghajlati környezeti terhelések (szél és hó)

A nagy hóterhelésű területeken a szelemenek rendkívüli nyomásállósággal kell rendelkezniük. Erős szelű tengerparti területeken a szélszívás hatására a szelemen alsó pereme nyomás hatására elveszítheti stabilitását. Ezért a tvagyziós merevség növelése érdekében javasolt olyan specifikációkat választani, amelyek peremszélessége (B) legalább 60 mm magas szélnyomású területeken.

Hivatkozás a közös C-alakú acél szelemenek Műszaki adatok és terhelési távolságok

A biztonság és az anyagtakarékosság kiegyensúlyozása érdekében a következő ipari kiválasztási ajánlások találhatók a hagyományos terhelési feltételek alapján:

Gyakorlati kiválasztási javaslatok a szerkezeti biztonság javítására

A specifikációk meghatározásakor a fizikai méretek mellett a következő műszaki szempontokat is figyelembe kell venni:

• Szigorúan érvényesítse az eltérítési korlátokat: A tetőszegélyek kihajlása teljes terhelés kombináció esetén nem haladhatja meg az L/150-et. Például egy 6 méteres fesztávú szelemen lefelé történő kihajlását 40 mm-en belül kell szabályozni; ellenkező esetben a szakaszt növelni kell.
• Anyagszilárdság optimalizálása: A nagyobb terhelésű projekteknél a Q355 minőségű acél alkalmazása a hagyományos Q235 helyett jelentősen javíthatja a teherbíró képességet, miközben megtartja a kisebb specifikációkat, hatékonyan csökkentve a fő szerkezet önsúlyát.
• Korrózióállósági szempontok: Bár a C-alakú acél szelemenek jó korrózióállósággal rendelkeznek, savas vagy tengerparti környezetben legalább 275 g/m² horganyzott réteget kell választani, hogy elkerüljük az anyagkorrózió miatti teherbíró képesség csökkenését.

Melyiknek jobb a hőszigetelő teljesítménye: Színezett acél profillemezek or Színes acél szendvicspanelek ?

Az egyértelmű következtetés az Színes acél szendvicspanelek offer significantly superior thermal insulation performance a színezett acél profilozott lemezekhez képest. Míg az egyrétegű profilozott lemez elsősorban elhanyagolható hőellenállású időjárási gátként működik, addig a szendvicspanelek egy magszigetelő réteget használnak, amely robusztus hőtörést hoz létre. A gyakorlati ipari alkalmazásokban a szendvicspanelekre való átállás a belső hőmérséklet csökkenését eredményezheti 10°C és 15°C között a nyári csúcsidőszakokban .

Alapvető szerkezeti különbségek és hőállóság

A szigetelési teljesítménybeli különbség a két anyag keresztmetszeti összetételének közvetlen következménye:

Egyrétegű színes bevonatú acél profillemezek

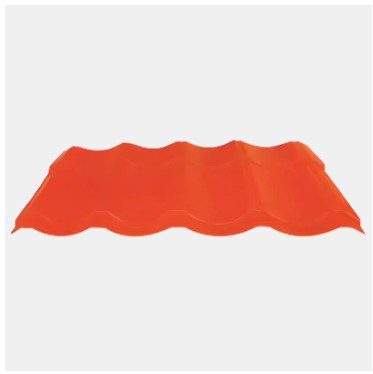

Profilozott lapok, mint a YX25-210-840 nagy vezetőképességű acélból készülnek. Integrált mag nélkül a napsugárzásból származó hő szinte azonnal átkerül az épület belsejébe. Ideálisak fűtetlen raktárakba vagy ólakba, ahol a hőszabályozás nem prioritás .

Színes kompozit acél szendvicspanelek

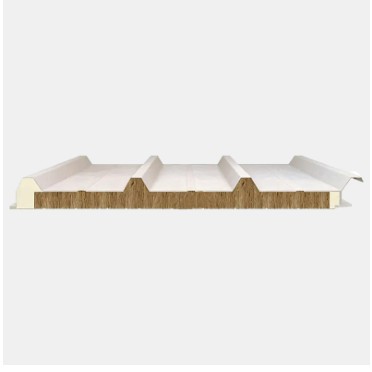

Ezek a panelek két acélrétegből állnak, amelyek egy poliuretán (PU), kőzetgyapot vagy EPS magot kötnek össze. Ez a "szendvics" szerkezet hatékonyan blokkolja a vezető hőátadást. A Poliuretán integrált panel például a modern ipari konstrukciókban elérhető legmagasabb hőhatékonyságot biztosítja.

Műszaki adatok: Hővezetőképesség-összehasonlítás

A következő adatok szemléltetik a különböző anyagok hővezető képességét (λ). Az alacsonyabb értékek jobb szigetelési tulajdonságokat jelentenek:

Stratégiai alkalmazási irányelvek

Az anyagok közötti választás során vegye figyelembe a projekt konkrét funkcionális követelményeit:

• Klímaszabályozott létesítmények: Hűtőtároláshoz vagy élelmiszer-feldolgozáshoz, Poliuretán integrált panels elengedhetetlenek a szigorú hőmérséklet-különbségek fenntartásához.
• Ipari tűzbiztonság: Ahol a tűzállóság ugyanolyan kritikus, mint a szigetelés, Kőzetgyapot szendvicspanelek az optimális választás, és A-osztályú tűzvédelmet kínálnak.
• Gazdasági menedékhelyek: Profilozott lapok, mint a YX35-125-750 költséghatékonyak szabadtéri építmények vagy mezőgazdasági épületek esetében, ahol a belső klímát nem kezelik.

Hozzáadott értéke Szendvicspanel rendszerek

A hőszabályozáson túl a szendvicspanelek számos műszaki előnnyel rendelkeznek az egyrétegű lemezekkel szemben:

• Akusztikus csillapítás: A mag anyaga jelentősen elnyeli az eső és a szél ütközési zaját.
• Szerkezeti szilárdság: Az összetett merevség lehetővé teszi megnövelt fesztávok a C alakú acél szelemenek között , csökkentve az általános szerkezeti acél felhasználást.
• Kondenzáció szabályozása: A folyamatos szigetelés megakadályozza a belső nedvesség felhalmozódását (izzadás), védi a készletet és a belső szerelvényeket.

Az alapvető előnyök elemzése: Miért részesítik előnyben a sokemeletes épületek az acélpadlót

Az acél padlóburkolat nem csupán sablon az építési fázishoz; kritikus szerepet játszik az épület teljes életciklusában:

Szerkezeti teljesítmény és biztonság

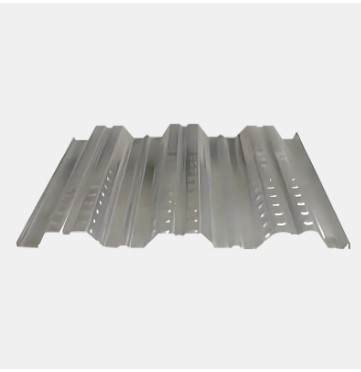

Acél teraszburkolat (mint pl YX 75-293-880 nagy teherbírású, nagy szilárdságú modell ) hullámos formája révén nagymértékben javítja a födém oldalirányú merevségét. A sokemeletes épületekben ez a kompozit födémszerkezet hatékonyan növeli a szeizmikus redundanciát, és közvetlenül a fektetés után szilárd munkaalapot biztosít, így biztosítva a nagy magasságban dolgozók biztonságát.

A szerkezeti önsúly jelentős csökkenése

A sokemeletes épület minden emeletének önsúlya hatalmas nyomást gyakorol az alapra. Az acélburkolat használata lehetővé teszi a betonlap vastagságának csökkentését, jelentősen csökkenti a padló súlyát . Ez lehetővé teszi a tervezők számára, hogy csökkentsék a fő vázgerendák és oszlopok keresztmetszeti méreteit, és ezáltal az építészeti tér jobb kihasználását érjék el.

Műszaki paraméterek mélyreható összehasonlítása

Az alábbi táblázat jól szemlélteti a két megoldás közötti teljesítménybeli különbségeket sokemeletes környezetben:

Alkalmazási javaslatok tipikus modellekhez

A sokemeletes épületek eltérő terhelési és fesztávolsági követelményei alapján a következő professzionális modellek javasoltak:

• YX 51-253-760 Magas bordás teherhordó típus: Alkalmas nagy fesztávolságú irodaházakhoz, kiváló teljes födémmerevséget biztosítva.
• YX 35-125-750 könnyű kompozit típus: Alkalmas kis terhelésű forgatókönyvekhez, például lakóépületekhez, rendkívül magas telepítési hatékonyságot kínálva.
• YX 51-304-914 szélesített teherhordó típus: Alkalmas nagy felületű padlóra, csökkenti az átfedő varratokat és javítja a légtömörséget.

Következtetés és szakértői tanács

Figyelembe véve a mechanikai teljesítményt, az építési sebességet és az átfogó költségeket, acél padlóburkolat kétségtelenül a kiváló választás sokemeletes épületek padlóépítéséhez . A megvalósítás során javasolt együtt dolgozni a C alakú acél szelemenek fali és segédtartó kialakításhoz, hogy stabilabb és megbízhatóbb erőátvitelt biztosítson a teljes acélszerkezeti rendszer számára.

Hogyan válasszunk megfelelőt Acélszerkezeti rendszerek fesztáv és terhelés alapján?

A megfelelő acélszerkezeti rendszer kiválasztásánál követni kell az alapelvet: "Rácsos/rácsos rendszerek nagy fesztávhoz, kompozit/nagy teherbírású rendszerek nagy terhelésekhez és portálkeretek kis és közepes fesztávokhoz." A fesztáv és terhelési követelmények pontos összehangolásával maximalizálhatja az acélfogyasztás csökkentését és lerövidítheti az építési ciklusokat, miközben garantálja a szerkezeti biztonságot. Jellemzően szabványos ipari üzemekhez, amelyek fesztávolsága kb 18-36 méter , a portál keretrendszer a gazdaságosság és a stabilitás optimális egyensúlyát képviseli.

Rendszerkiválasztási ajánlások az osztási intervallumok alapján

A fesztáv közvetlenül meghatározza az alkatrészek keresztmetszeti méreteit és az alakváltozás-szabályozási szabványokat. Az alábbiakban tipikus kiválasztási referenciákat találunk a különböző tartományokhoz:

Kis és közepes fesztáv (12-24 m)

Ebben a tartományban a Portál keretrendszer ajánlott. Ez a rendszer tömör szövedékes H alakú acélt használ fő merev vázként, amelyet megtámaszt C alakú acél szelemenek mint a másodlagos támogatási rendszer. A C-alakú acél szelemenek stabil metszeti mechanikai tulajdonságokkal, kis tömeggel és nagy szilárdság/tömeg arányúak, hatékonyan továbbítják a burkolat terheit az elsődleges szerkezetre.

Nagy fesztáv (24-48 m)

Ha a fesztáv meghaladja a 30 métert, a szilárd hálóelemek önsúlya gyorsan növekszik. Ilyen esetekben Acél csőtartók vagy Space Frame szerkezetek javasoltak. Ezek a rendszerek nagymértékben javítják az anyagfelhasználást az elemek közötti kompressziós és feszítési átalakítás révén, így alkalmasak stadionok, repülőgép-hangárok és nagy fesztávolságú ipari logisztikai központok számára.

A terhelési feltételek sajátos hatása az alkatrészválasztásra

A terhelések magukban foglalják a holttereket, valamint az élő terheléseket, például a hó-, szél- és daruterhelést:

• Nehéz ipari terhelések: Ha a tetőnek nagy berendezéseket vagy nagy intenzitású műveleteket kell támogatnia, válasszon Mélybordás teherhordó tetők (pl. YX50-410-820) vagy nagy szilárdságú profilozott lemezek a helyi teherbírás növelése érdekében.
• Dinamikus terhelések (daruk): A nehéz darukkal rendelkező növényeknél a fő szerkezetet kell használni hegesztett H-gerendák vagy rácsos oszlopok , olyan nagy teherbírású, nagy szilárdságú acél padlóburkolatokkal párosítva, mint a YX 75-293-880 a gyakori dinamikus hatások kezelésére.
• Környezetvédelmi terhelések: A nagy szélnyomású területeken a másodlagos tartórendszer, mint pl C alakú acél szelemenek , sűrűbben kell elhelyezni a stabil mechanikai teljesítmény biztosítása érdekében.

Terhelési, terhelési és szerkezeti alkatrész-illesztési táblázat

Az alábbi táblázat összefoglalja az acélszerkezet-elemekre vonatkozó követelményeket különféle fesztáv- és terheléskombinációk alapján:

Gyakorlati stratégiák a kiválasztás optimalizálásához

A tényleges tervezés során összpontosítson ezekre a részletekre a rendszer további optimalizálása érdekében:

• Épületburok integráció: Kiválasztás Poliuretán (PU) integrált panelek egyszerre tudja kielégíteni a szigetelési és könnyűsúlyigényeket, csökkentve a burkolórendszer súlya által okozott szerkezeti terhelést.
• Padlórendszer koordináció: Sokemeletes vagy többszintes építmények esetén előnyben részesítse a kompozit padlóburkolatokat, mint pl YX 32-130-780 stabil kompozit teherhordó szerkezet kialakítására.
• Anyag konzisztencia: közötti mechanikai paraméterek egyeztetésének biztosítása C alakú acél szelemenek , színes bevonatú profilozott lemezek , és szendvicspanelek jelentősen javítja az épület élettartamát és karbantartási hatékonyságát.
