Tisztatéri ajtótípusok: tolóajtók kontra lengőajtók

Egy 4 m²-es légzsilip egy ISO 8 folyosó és egy ISO 7 töltőtér között nagyjából 900 mm szabad szélességet hagy a falpanelek felhúzása után. Illesszen egy 1000 mm-es lengőlapot ebbe a résbe, és az egy teljes ív métert söpör be egyenesen a kezelő munkazónájába. A csúszó szárny alapterület ellopása nélkül záródik, de kell hozzá egy zseb vagy egy felszíni sín, és egy meghajtó, ha a személyzet kocsikat tol át rajta.

Ez az egyetlen kompromisszum megmagyarázza a legtöbb tisztatéri ajtóval kapcsolatos döntést. A lengőajtók az alapértelmezettek: egyszerűbbek, olcsóbbak, önzáróak és könnyebben tömíthetők a nyomáskülönbség ellen. A tolóajtók nyernek, ha szűk a nyílás, nagy a forgalom, a szárny túl terjedelmes a toláshoz, vagy a helyiségnek zárva kell maradnia, amíg az emberek és az áruk elhaladnak. Egyik típus sem jobb általánosan, és a rossz választás általában hónapokkal később derül ki, mivel a küszöbértéknél megemelkedett részecskeszám vagy kéthetente karbantartási látogatás történik.

Az alábbiakban bemutatjuk, hogy az egyes típusok hogyan viselkednek egy titkosított területen, ahol a valós birtoklási költség áll, és ahol nem mindegyik az értelmes válasz. Ha a tágabb szobakoncepció még nyitott, a tisztatéri rendszer kiválasztásának útmutatója lefedi a paneleket, a mennyezetet és a légáramlást, mielőtt elérné az ajtó ütemezését.

Hogyan viselkedik a lengő tisztatéri ajtó nyomás alatt

A lengőajtó egy keret, egy zsanérkészlet, egy szárny és egy tömítés. Egy tisztatérben a tömítés a fontos. Amikor a levél becsukódik, a kerületi tömítésnek annyira össze kell szorítania, hogy megakadályozza a levegő vándorlását két, egymástól 10-15 Pa távolságra lévő helyiség között. Ez az oka annak, hogy a tisztatéri szárnyakat folyamatos tömítésekkel, állítható zsanérokkal és a levéltömegre méretezett szűkítővel látták el, nem pedig a furgonban hagyott mennyiséget.

A levelet általában felakasztják, hogy a nagyobb nyomású oldal felé lendüljön. A nyomás ekkor az ajtót a keretébe nyomja, ahelyett, hogy eltávolodott volna tőle, így a fáradt zár nem változtatja csendesen szivárgási pályává az ajtót. Ennek gyakorlati következménye, hogy a takarítóhelyiségbe hintalevél nyílik, amit érdemes inkább a rajzon, mint a helyszínen ellenőrizni a ruhaáramlás és a troli útvonalak szempontjából.

Ahol a lengőajtók a helyes válasz

Alacsony vagy közepes forgalom, műszakonként néhány tucat mozgás.
Keskeny nyílások, jellemzően 800-1000 mm-es egylevelű vagy 1200-1800 mm-es kétlevél.
Olyan helyiségek, ahol az ismételhető tömítés fontosabb, mint a ciklus sebessége.
Falak, ahol nincs hely sínnek, zsebnek vagy fejre szerelhető meghajtásnak.
Teljesítmény nélküli nyílások, ahol a rugós zár a legegyszerűbb hibabiztos.

Az ellenőrzés a csendes előny. Percek alatt láthatja a tömítést, érezheti a tömörítést, és beállíthatja a közelebbit, amikor a helyiség újra üzembe helyezi.

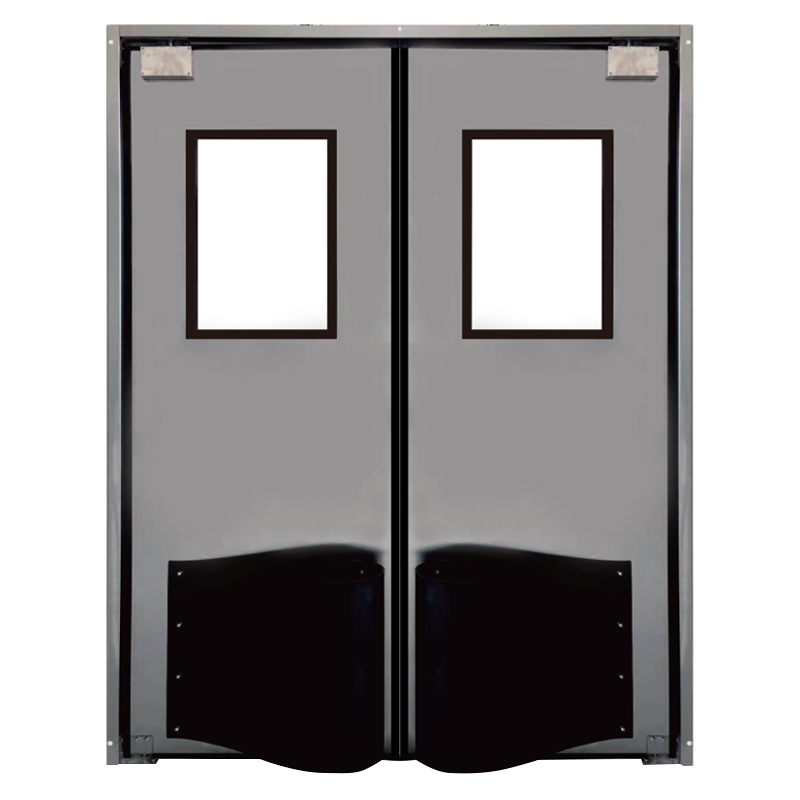

Swing Impact Door for High-Traffic Environments

Lengő ütőajtó nagy forgalmú környezetekhez Védő lengőajtó ütésálló panelekkel és egyszerű ellenőrzéssel, alkalmas kórházakban, tisztaszobákban és raktárakban, ahol a gyakori forgalom tartósságot kíván. Termék megtekintése →

Ahol a tisztatér tolóajtói megtérülnek

A tolóajtó felváltja a csuklópántot egy mechanizmusra: görgők, sín, alsó vezető és a legtöbb esetben egy szíj vagy fogasléc meghajtás. A levél párhuzamosan halad a fallal, így nem fogyaszt lengést. Ez az egyetlen legnagyobb oka annak, hogy kompakt légzsilipekben, hűtőkamrákban és anyagfolyosókban kerül előírásra, ahol a lengőlevél beszennyezné az állványt vagy a gépvédőt.

Gyakori csúszó konfigurációk

Felületre szerelt: sín a tiszta vagy szennyezett oldalra rögzítve, a legegyszerűbb telepítés és szervizelés.
Teleszkópos: két vagy több egyenlőtlen szélességű levél egy rövid zsebbe rakódik, ha a fal hossza korlátozott.
Kétoldalas: két szárny nyílik középen a széles nyílások és a nagy áramlás érdekében.
Hermetikus csúszás: egy lehajtható vagy felfújható tömítés csak akkor zárja le a szárnyat, ha az teljesen be van zárva.

A tömítés az a hely, ahol a tolóajtók történelmileg elmaradtak. Egy egyszerű kefe vagy ajaktömítés minden ciklusban végigdörzsöli a keretet, és azonnal szivárog, amint a levél hajlítani kezd. A legördülő tömítés elkerüli ezt a kopást, mert csak zárt helyzetben érintkezik a padlóval és a kerettel, és a szivárgási értékei megközelítik a lengőajtóét.

A meghajtó választása megváltoztatja a gazdaságot. Az elektromos tolóajtót átmenő ablakkal vagy légzuhannyal lehet reteszelni, így egyszerre csak egy nyílás nyílik ki, amit egy kézi lengőszárny nem nélkülözhet a közelebbi ütések nélkül. Körülbelül 2000 mm-es nyílásszélesség felett az automatizálás megszünteti az elérési és erőfeszítési problémát is, amely a nehéz kézi szárnyakat biztonsági problémává változtatja.

Tisztatér ajtó Gyártó Kaisier megtisztítja a Földgömböt A Tech felhatalmazza a holnapot Termék megtekintése →

Toló és lengő tisztatéri ajtók: egymás mellett

Mindkét oszlop ugyanazt a nyílást feltételezi a panelfalban, 10-15 Pa különbséget és kézi használatot, hacsak másképp nem jelezzük. A számok eltolódnak, amint az automatika vagy egy hermetikus tömítés hozzáadásra kerül.

Tipikus kompromisszumok egy 1000 mm-es egyszárnyú ajtóhoz; a tényleges adatok a nyomáskülönbségtől, a tömítés kialakításától és a hajtás specifikációjától függenek.
Kritériumok	Lengőajtó	Tolóajtó
Engedély szükséges	A levél szélességével megegyező ív, körülbelül 1 m	Sín vagy zseb a falfelület mentén
Tömítés minősége	Folyamatos tömítés összenyomva a retesz szélén	A tömítéstől függ; legördülő típusú egyezések swing
Nyomás viselkedése	A nyomás segít a levélnek a keretben való rögzítésében	A nyomás a lapot a vezetőhöz terheli
Ciklusidő	2-4 s kézi vagy motoros	1-3 mp meghajtású, lassú, ha kézzel tolják
Forgalmi kapacitás	Műszakonként néhány tucat mozdulathoz alkalmas	Folyamatos áramláshoz és troliforgalomhoz alkalmas
Széles nyílások	A dupla levél elnehezül és helyet igényel	A két részből álló vagy a teleszkópos kialakítás miatt kompakt marad
Teljesítményvesztés	A tavasz közeledése visszaállítja a levelet zárt állapotba	Kézi kioldás; néhány meghajtó nem nyílik meg
Karbantartási pontok	Zsanérok, zár, tömítés	Görgők, sín, szalag, vezető, tömítés
Telepítési költség	Alsó alapvonal	Magasabb egyszeri meghajtás és kezelőszervek
Legjobb illeszkedés	Légzsilipek, öltözők, ISO 5-8 lakosztályok	Szoros falfuttatások, hűtőkamrák, automatizált vezetékek

Anyagok, tömítések és hardverek, amelyek meghatározzák a teljesítményt

A típus csak a fele a specifikációnak. Egy értelmes lengőajtó rossz tömítéssel meghibásodik, és egy jól megtervezett hermetikus tömítéssel ellátott tolóajtó áthalad. Öt részlet választja el azt az ajtót, amely megtartja a kategóriáját, attól, amelyet havonta módosítani kell.

Levélszerkezet: porszórt acél száraz területekhez, alumíniumötvözet HPL burkolattal a letörlési zónákhoz, 304 vagy 316 rozsdamentes acél, ahol a mosás és a korrózióállóság számít.
Tömítés: folytonos EPDM vagy szilikon, a keret szétszerelése nélkül cserélhető, erő helyett állítható hardverrel összenyomva.
Látópanel: vízszintes üvegezésű, a besorolt zónák között pedig dupla üvegezésű, így az üveg nem válik szivárgási úttá.
Vasalat: rozsdamentes zsanérok és a levéltömegre méretezett szűkítő, plusz padlóvezető bármilyen széles csúszólapon.
Vezérlés: reteszelők, lábérzékelők, kártyaolvasók és áram nélkül működő mechanikus vészkioldó.

A rozsdamentes levelek a gyakori válasz a gyógyszer- és élelmiszerüzemekben, mert elviselik a gyakori tisztítást felületi károsodás nélkül. A valódi kérdés nem az, hogy a rozsdamentes acél jobban néz-e ki, hanem az, hogy a tisztítási eljárás eltávolítja-e a bevonatos felületet az eszköz élettartamán belül.

Stainless Steel Cleanroom Door for GMP Environments

Rozsdamentes acél tisztatéri ajtó GMP környezetekhez Rozsdamentes acél tisztatér ajtó zökkenőmentes felépítéssel és többlépcsős tömítéssel, alkalmas GMP tisztaterekhez és steril, gyakori tisztítást igénylő környezetekhez. Termék megtekintése →

Gyakorlati kiválasztási ellenőrzőlista

Dolgozzon át ezeken az ajtó ütemezésének rögzítése előtt. Bármelyik módosíthatja a típust, nem csak a modellt.

Mérje meg a szabad szélességet és a szabad falfelületet mindkét oldalon; a válasz gyakran azonnal kiiktat egy-egy típust.
Számolja meg a műszakonkénti mozgásokat rekeszenként, beleértve a kocsikat is, és döntse el, hogy a kézi szárny reális-e.
Erősítse meg a nyomáskülönbséget és annak irányát, majd akassza fel vagy vezesse a lapot ennek megfelelően.
Ellenőrizze a tisztítási módot, mert az dönti el a végeredményt jóval az esztétika előtt.
Döntse el, hogy a nyílást átmenő ablakkal, légzuhannyal vagy hozzáférési panellel kell-e összekapcsolni.
Egyezzen meg a hibaüzemmóddal: áramkimaradás esetén az ajtónak be kell csukódnia, nyitva kell maradnia vagy ki kell engednie kézi használathoz?

Gyakran Ismételt Kérdések

Melyik típus felel meg az ISO 5 tisztatérnek?

A lengőajtó a szokásos kiindulópont, mert a folyamatos összenyomott tömítés a legegyszerűbb megbízható tömítés ebben az osztályban. Csak akkor válasszon hermetikus csúsztatást, ha az elrendezésben nincs hely a lengőívnek, vagy ha a rekesznek illeszkednie kell a következő zónához.

Nyomás hatására egy tolóajtó illeszkedik a lengőajtóhoz?

Igen, lehajtható vagy felfújható tömítéssel, amely csak zárt helyzetben tömít. Egy sima kefetömítés szivárog, amint a levél meghajlik, függetlenül attól, hogy milyen jól van a pálya egy vonalban.

Mekkora távolságra van szüksége egy lengőlevélnek?

Hagyja nagyjából a szárnyszélességet plusz 50-100 mm-t a fogantyú és a kezelő számára, így egy 900 mm-es levélnek körülbelül egy méter szabad padlóra van szüksége azon az oldalon, amely felé nyílik.

A tisztatéri tolóajtóknak mindig áramra van szükségük?

Nem. Körülbelül 60 kg-ig terjedő levelek kézzel kezelhetők jó hengereken. Ezen felül a kézi használat megterheli mind a kezelőt, mind a nyomvonal beállítását.

Választás a kettő között túlzott specifikáció nélkül

A legtöbb létesítmény mindkét típussal végződik, és ez a helyes eredmény. Lengesse a leveleket légzsilipekben és öltözőszobákban, ahol fontos a kemény tömítés és az egyszerű karbantartás; csúszó levelek, ahol a falszakasz rövid, a forgalom állandó, vagy a nyílásnak össze kell kapcsolnia a következő zónával.

Döntse el a típust a hasmagasság, a nyomáskülönbség és a forgalomszám alapján, majd fordítsa a fennmaradó költségvetést a tömítésre, a hardverre és a meghajtóra. Ha azt szeretné, hogy az ajtó ütemezését a panel és a mennyezet elrendezése mellett felülvizsgálják, küldje el nekünk a rajzokat és visszatérünk egy megépíthető specifikációval.
