Tisztatér tűzálló anyagokra vonatkozó követelmények: szabványok, minősítések és specifikációk

A beadvány átdolgozásnak és újraküldésnek jelölve érkezik vissza, mert a falpanel A osztályú, de az ajtólapon csak B1 osztályú jelentés található, és senki sem tudja a kettő együttes beszereléséről tesztet készíteni. Ez a meghibásodási minta gyakori. A tisztatérben a tűzteljesítmény nem egyetlen anyagi tulajdonság; ez egy magból, burkolatból, ragasztóból, keretből, tömítőanyagból, vasalatból és az összeszerelési tesztből álló lánc, amely ezeket összeköti.

A gyakorlati szabálykészlet rövid: a tűzzel szembeni viselkedést és a tűzállóságot külön követelményként kezelje, kérjen vizsgálati jelentést a teljes szerelvényről, ne csak a magról, és tartsa meg a sűrűséget, a vastagságot, a burkolatot és a hézagrészleteket a teszteltekkel azonosan. Az alábbiakban minden ebből a három pontból következik.

A tűzosztály és a tűzállóság két külön követelmény

A részecskeszabályozást és a felosztást különböző szabványok szabályozzák, és az ezeket ötvöző specifikációk a helyszínen érveket állítanak elő. A tűzre adott reakció azt írja le, hogy egy anyag hogyan táplálja a tüzet: gyúlékonyság, lángterjedés, hőkibocsátás és füst. A tűzállóság azt írja le, hogy egy megépített szerelvény mennyi ideig tartja vissza a tüzet: integritás, szigetelés és adott esetben teherbíró képesség.

Tűzreakció, anyagvizsgálat

A GB 8624 osztályba sorolja az építőanyagokat az A osztálytól (nem éghető) egészen a B1-ig, B2-ig és B3-ig, az A osztály pedig a gyógyszerészeti, félvezető- és élelmiszeripari projektek tisztatéri burkolóanyagainak szokásos alapja. Az EN 13501-1 szerint az egyenértékű cél A2-s1,d0 vagy jobb, ahol az s1 korlátozza a füstképződést, és a d0 kizárja a lángoló cseppeket. Az ASTM E84 A osztály azt jelenti, hogy a lángterjedési index 25 vagy alacsonyabb, a füstképződés indexe pedig 450 vagy alacsonyabb. Vegye figyelembe a hatókört: Az E84 értékeli a minta felületi égését, és nem mond semmit a 60 perces gátról.

Tűzállóság, összeszerelési teszt

Az olyan besorolások, mint az EI 30, EI 60 vagy EI 120 (EN 1364-1 falakra, EN 1634-1 ajtókra), vagy egyórás besorolás az ASTM E119 vagy GB/T 9978 szerint, a vizsgált vastagság és tájolású szerelvényekre vonatkoznak. A kőzetgyapot maglemezeket rendszeresen 60 percig tesztelik 50 mm-es, 75 mm-es és 100 mm-es vastagságon, de minden tanúsítvány csak az általa lefedett pontos felépítésre érvényes. A vékonyabb panel vagy egy másik csatlakozási profil más összeállítás.

Alapanyag-összehasonlítás tisztatéri panelekhez

A mag kiválasztása befolyásolja a tűz kimenetelének nagy részét, és a sűrűség többet számít, mint az adatlapon szereplő szöveg. A 60 kg/m3-es kőzetgyapot és a 120 kg/m3-es kőzetgyapot ugyanazt a marketingcímkét viselheti, és nagyon eltérően viselkedhet egy 60 perces teszt során.

A tisztatér maganyagai tűzvédelmi osztály és viselkedés szerinti összehasonlításban. A besorolások mindig a tesztelt összeállításhoz tartoznak, nem pedig a maghoz külön-külön.
Maganyag	Tipikus reakció a tűzre	Viselkedés tűz alatt	Ahova illik
Kőzetgyapot, 100-120 kg/m3	A osztály / A2-s1,d0	Nem éghető ásványi szál, 1000 C feletti olvadáspont, nincsenek lángoló cseppek	Névleges falak, mennyezetek és ajtómagok
Magnézium-oxid és magnézium-oxi-szulfát	A osztály	Alacsony füst, nincs éghető kötőanyag; a teljesítmény követi a tábla vastagságát és homlokzatát	Nedves kezelésű területek szigorú higiéniai ellenőrzés mellett
Gipsz mag panel	A osztály	30-60 percig stabil; a papír elszenesedése és a páratartalom gyengíti a táblát	Válaszfalak és száraz műszaki zónák
Alumínium méhsejt	A osztály, skin dependent	Nem ég, de hőt vezet; burkolatra és ragasztóra támaszkodik	Könnyű süllyesztett ajtók és panelek
Poliuretán (PIR vagy PUR)	Általában B1 vagy B2	Magas hőleadás és sűrű füst; a hab elszenesedik és lecsepeghet	Csak ott, ahol a kódok megengedik, és a sprinklereket elfogadják
EPS vagy XPS	Éghető	Megolvad, lángot terjeszt és erős füstöt termel	Nem elfogadható tisztatéri borítékokban

Kőzetgyapot panelek a gyakorlatban

Névleges tisztatéri fal esetén az 50 mm-es vagy 75 mm-es kőzetgyapot panelek 0,5 mm-es előre bevont acélburkolattal, nem éghető tömítésekkel és ásványgyapottal ellátott kötésekkel a leggyakrabban jóváhagyott konfiguráció. A kézi panelek laposabb felületeket és szűkebb tűréseket biztosítanak az ajtónyílások és az átmenő ablakok körül; a géppel készített panelek gyorsabban felszerelhetők a nagy mennyezeti területeken. Mindkettőt kőzetgyapot maggal gyártják, és mindkettőhöz olyan vizsgálati jelentést kell mellékelni, amely a projekt specifikációjával megegyező vastagságot és hézagrészletet tartalmaz.

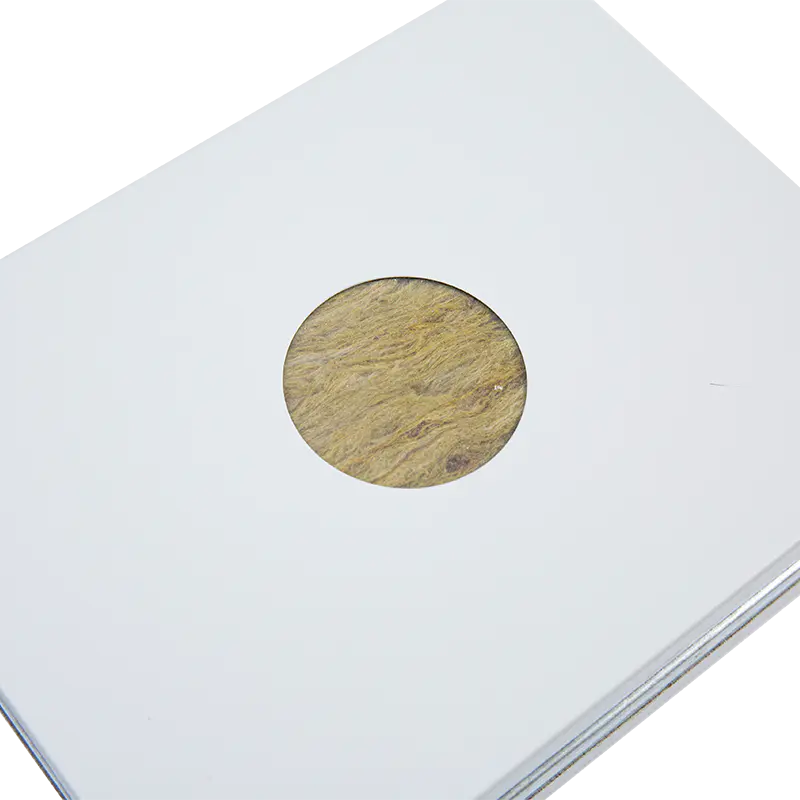

Handmade Rock Wool Cleanroom Panel with Steel Plates

Kézzel készített kőzetgyapot tisztatéri panel acéllemezekkel Kézzel készített kőzetgyapot tisztatéri panel acéllemezekkel, ahol a sík felületek, a szűk tűréshatárok és a tűzállósági határok felülvizsgálata számít. Termék megtekintése →

Elemenkénti tűzvédelmi követelmények

A tűzvédelmi stratégia külön-külön áttekinti a tiszta zóna minden határát. A tipikus tisztatéri blokkra vonatkozó követelmény így hangzik:

Falak és mennyezetek: teljes magasságú nem éghető panelek, tömített hézagok, nem szabad éghető fólia, ásványgyapot a támpontoknál és fejrészleteknél.
Tűzálló ajtók: egy egységként tanúsított névleges szárny és keret, önzáró vasalat, duzzadó vagy ásványi tömítések, üvegezés a vizsgálatban.
Vészkijáratok: az ajtók a menetirányba nyílnak, tartózkodjanak távol az öltözőpadoktól és berendezésektől, és továbbra is működőképesek maradnak, ha a reteszelő rendszer meghibásodik.
Áttörések: kábeltálcák, csatornák és csövek bevizsgált tűzgátló rendszerekkel tömítettek, nem csak szilikon gyöngy.
HVAC: tűz- és füstcsappantyúk a rekeszek határain, időszakos ellenőrzésre hozzáférhetők.
Ablakok és átmenő ablakok: névleges üvegezés névleges kereten belül; jó üveg egy nem minősített falazatban tönkreteszi az összeszerelést.
Padló és burkolat: nem éghető vagy gyengén sugárzó felületek éghető ragasztóréteg nélkül.
Szigetelés és akusztikai kitöltés: csak nem éghető ásványgyapot, soha nem hab.

Az ajtók külön megjegyzést érdemelnek, mert a tisztatéri ajtó egyszerre jár tűzvédelmi tanúsítvánnyal és légtömörségi kötelezettséggel. Az ásványi maggal, tanúsított kerettel és duplatömítésű tömítésekkel ellátott acél tisztatéri ajtó EI 60 minősítéssel rendelkezik, miközben kezeli a részecskéket a helyén tartó nyomáskülönbséget. Adjon hozzá egy önzárót, és koordinálja a reteszelés sorrendjét, hogy a levél ne álljon nyitva a gyártás során.

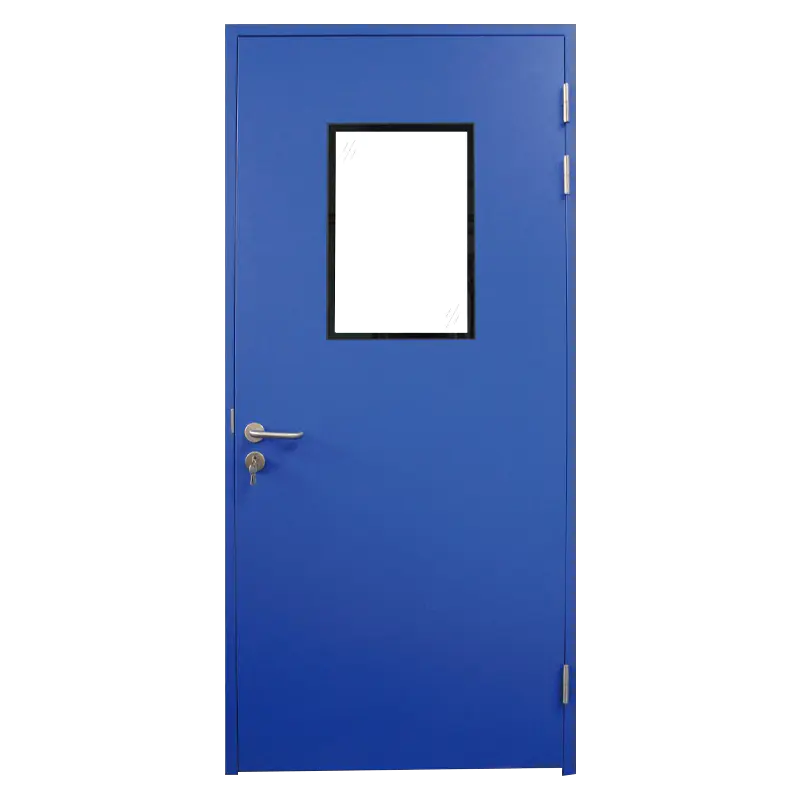

Steel Cleanroom Door for Controlled Environments

Acél tisztatéri ajtó ellenőrzött környezetekhez Rozsdamentes acél ajtó háromoldali tömítésekkel és visszahúzható alsó tömítéssel, amely hasznos a higiénia, a légtömörség és a szennyeződés szabályozásának megválasztásában. Termék megtekintése →

Beszerzési ellenőrzések, amelyek megakadályozzák a benyújtás elutasítását

A legtöbb elutasítás inkább a dokumentációra, mint a termékre vezethető vissza. Ezek az ellenőrzések a legtöbbre kiterjednek:

Kérje az összeszerelési vizsgálati jelentést, ne a mag adatlapot, és ellenőrizze, hogy megnevezi a panel vastagságát, magsűrűségét, homlokzati és illesztési rendszerét.
Illessze a sűrűséget a tesztelt értékhez. Ha a tanúsítványon 120 kg/m3 szerepel, akkor a 90 kg/m3-es panel más termék.
Ellenőrizze a füstölési osztályt. Az s1,d0 eredmény vagy az alacsony füstképződési index számít zárt, tiszta folyosókon, ahol az evakuálás lassú.
Ellenőrizze a burkolatot és a ragasztót. Az előre bevont acél finom; egy éghető film vagy habragasztó szétválaszthatja az A osztályú magot.
Erősítse meg az ajtócsomagot. A levélnek, a keretnek, az üvegezésnek, a vasalatoknak és a pecséteknek ugyanazon a tanúsítványon kell szerepelniük.
Kérjen levágott mintát a gyártásból, hogy ellenőrizze a valódi magsűrűséget, a szál orientációját és az üregek hiányát.
Egy szállító legyen felelős az összeszerelésért. A panelek és keretek felosztása a szállítók között a tanúsítványt végrehajthatatlanná teszi.

Ha egyszerre több borítéklehetőséget mérlegel, egy ilyen strukturált áttekintést tisztatéri rendszer kiválasztásának útmutatója a tűz-, higiéniai- és költségkritériumokat három különálló beszélgetés helyett egy összehasonlításban tartja.

A telepítés részletei Döntse el, hogy a minősítés érvényes-e

A 20 mm-es hézaggal beépített, ásványgyapot nélküli minősített panel nem minősített fal. Azok a részletek, amelyek a leggyakrabban meghiúsítják az ellenőrzést:

A fugák ásványgyapottal feltöltve, mielőtt a fedőcsík felkerülne, soha nem marad üreges.
Fej- és küszöbrészletek tesztelt tűzgátlóval lezárva, nem táguló hab.
A kerületi mozgási hézagok megmaradtak, így a hőtágulás nem tud rést nyitni a névleges falon.
Az ajtókeretek a szerkezethez rögzítve, nem pedig a panelburkolatokhoz.
A csappantyúk és a behatolási tömítések fényképezve és naplózva az átadás-átvételi aktához.

GYIK

Elég egy A osztályú mag egy tűzálló tisztatér falhoz?

Nem. Az A osztály a tűzzel szembeni reakciót írja le, nem az ellenállást. Az EI 60 vagy egyórás minősítés a teljes összeszerelésre vonatkozik, ami azt jelenti, hogy a panelt, a csatlakozást, a keretet, a rögzítőket és a tömítéseket együtt tesztelték a megadott vastagságban. Az A osztályú mag egy teszteletlen felépítésben semmit sem bizonyít a rekeszre bontásról.

Milyen kőzetgyapot sűrűséget kell megadni a tisztatéri paneleknél?

A névleges panelek általános tartománya 100-120 kg/m3. Körülbelül 80 kg/m3 alatt a szálszerkezet a saját súlya alatt összenyomódik hosszú mennyezeti fesztávokon, ami egyszerre befolyásolja a síkságot, a hézagtömörséget és a tűzállóságot.

Használhatók-e poliuretán tisztatéri panelek ott, ahol a minősítések érvényesek?

Ritkán. A poliuretán és a PIR magok általában B1 vagy B2 típusúak, nagy füstkibocsátással. A besorolatlan területeken továbbra is működőképesek maradnak, amikor a helyi hatóságok elfogadják a füstosztályt és a sprinkler lefedettséget, de a folyosók, a kijáratok és a rekeszek falai ásványi magot igényelnek.

Az átmenő ablakokhoz és légzuhanyokhoz kell-e tűzdokumentáció?

A névleges falba helyezett átmenő ablak megszakítja a sorompót, ezért névleges keretben névleges üvegezésre van szüksége. A légzuhanyok inkább felszerelések, mint szerkezetek, de teljesítményük és vezérlőnyílásaik továbbra is tömített részleteket igényelnek, amelyeket tesztelt tűzgátló rendszer borít.

Tűzálló tisztatéri anyagok beszerzése

A Kaisier egy családként gyártja a boríték tűzálló részeit: tisztatéri kőzetgyapot panelek, magnézium-oxid, magnézium-oxiszulfát, alumínium méhsejt, poliuretán és rozsdamentes acél, valamint hozzáillő ajtók, ablakok, átmenő ablakok, alumínium profilok, légzuhanyok, FFU egységek és szűrők. Négy gyártóbázis Kínában és Thaiföldön szállít a 100-as és 300 000-es osztályú projekteket, a panelek teljesítménye kiterjed a tűzvédelmi, antibakteriális és antisztatikus követelményekre, valamint a tervezéstől az értékesítés utáni értékesítésig terjedő támogatással.

Gépi kőzetgyapot tisztatéri panel Gépi gyártású kőzetgyapot magpanel acél burkolattal, 100-300 000 osztályú tisztatéri konstrukciókhoz, tűz-, antibakteriális és antisztatikus tulajdonságokkal. Termék megtekintése →

Ha projektje névleges borítékkal és szűkös részecskeköltséggel rendelkezik, küldje el a falvastagságot, a szükséges tűzvédelmi osztályt és a tisztasági osztályt; a mérnöki csapat megerősíti, hogy melyik mag és ajtócsomag egyezik, és mely tanúsítványok érvényesek. Elérheti őket rajtunk keresztül kapcsolati oldal .
